PRÜFUNG VON

Konstantstromversorgungen für LED-Module

Mehr erfahren

MCD Elektronik entwickelt Prüf- und Funktionsprüfsysteme für die zuverlässige Prüfung von Konstantstromversorgungen in LED-Modulen.

Unsere Lösungen stellen sicher, dass LED-Netzteile auch unter anspruchsvollen HVAC/HVDC-Bedingungen stabil und reproduzierbar arbeiten. So tragen wir dazu bei, die Lebensdauer, Sicherheit und Effizienz moderner Beleuchtungssysteme in Anwendungen wie Stadien, Bahnhöfen oder Fernsehstudios nachhaltig abzusichern.

Flexibler EOL-Prüfstand für drei Produktvarianten

MCD Elektronik entwickelt und realisiert Prüf- und Funktionsprüfsysteme für LED-Netzteile mit Konstantstromversorgung, die in leistungsstarken und sicherheitskritischen Anwendungen eingesetzt werden, unter anderem im Aerospace- und Defense-Umfeld sowie in anspruchsvollen industriellen Beleuchtungssystemen. Unsere Testlösungen stellen sicher, dass die elektronischen Baugruppen zuverlässig unter realistischen HVAC/HVDC-Bedingungen arbeiten und auch bei hohen Spannungen und Lasten stabil bleiben.
Dabei prüfen wir sowohl die elektrische Funktion als auch das Verhalten im Dauerbetrieb. Dazu gehören unter anderem Kurzschluss- und Hochspannungsprüfungen, die Analyse von Ausgangsleistungen sowie die Überwachung des Abschaltverhaltens der Systeme. Durch flexible Adapter- und Wechselsysteme lassen sich unterschiedliche LED-Netzteil-Varianten effizient und reproduzierbar testen.
So schaffen wir eine verlässliche Grundlage für langlebige, energieeffiziente und sichere Systeme, auch in sicherheitskritischen Anwendungen in Aerospace & Defense sowie in Infrastruktur- und Hochleistungsbeleuchtung.

Prüfumfang für LED-Konstantstromversorgungen im HV-Testsystem

MCD Elektronik realisiert einen umfassenden Prüfumfang für Konstantstromversorgungen in LED-Modulen, die in sicherheitskritischen und leistungsstarken Anwendungen eingesetzt werden – unter anderem im Aerospace- und Defense-Umfeld sowie in anspruchsvollen Beleuchtungssystemen. Das Testsystem übernimmt die Programmierung von Controllern sowie umfangreiche Funktions-, Kurzschluss- und Hochspannungsprüfungen.
Dabei werden die Platinen unter realistischen HVAC/HVDC-Bedingungen betrieben, inklusive Lasttests bis in den kW-Bereich sowie der Prüfung der Ausgangsspannungen bis 1000 V. Ergänzend erfolgen Dauerlauftests, Strom- und Leistungsabgleiche sowie die Analyse des Abschaltverhaltens der Ausgänge. Auch Signale werden über Oszilloskop überwacht und LEDs auf der Baugruppe kontrolliert.
Durch flexible Adapter- und Wechselsysteme lässt sich der Prüfaufbau schnell an unterschiedliche Varianten anpassen. So entsteht ein skalierbares, zukunftsfähiges Testsystem für reproduzierbare Ergebnisse und maximale Sicherheit.

Systemaufbau und Ausstattung des HVAC/HVDC-Prüfplatzes

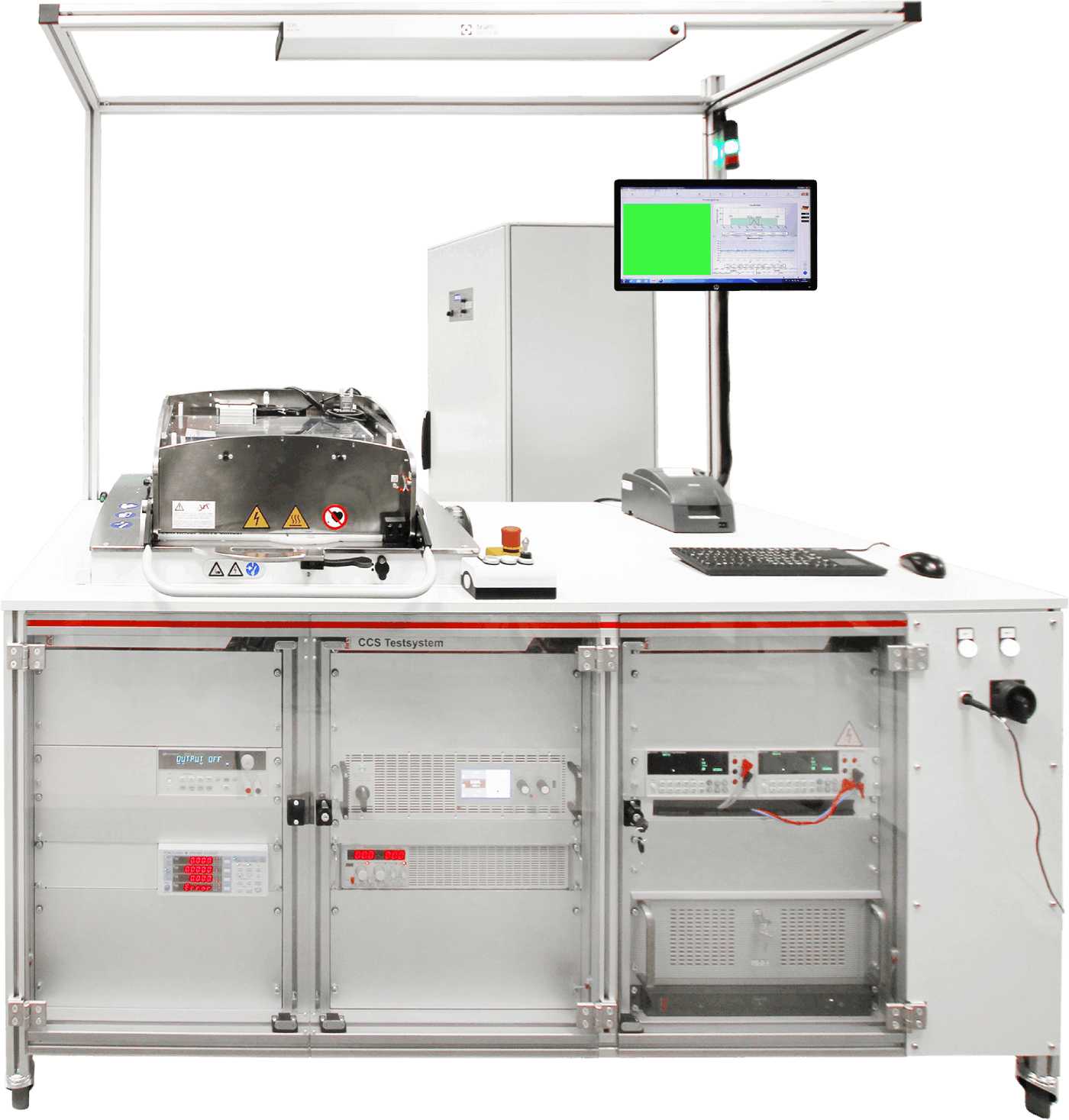

Der HVAC/HVDC-Prüfplatz ist modular aufgebaut und gezielt auf die Anforderungen von LED-Konstantstromversorgungen in sicherheitskritischen Anwendungen ausgelegt. Zentrale Bestandteile sind die Prüfsoftware TestManager CE sowie verschiedene Toolmonitore zur Steuerung von Electronic Load, Power Supply, Schnittstellen und Messgeräten.
Für Hochspannungsprüfungen kommen unter anderem Hochspannungsmultiplexer, Powermeter und Frequenzumrichter zum Einsatz. Die Steuereinheit MIO1616 koordiniert sämtliche Prüfabläufe. Eine Hochspannungsadaption mit flexiblem Wechselsystem ermöglicht die Aufnahme unterschiedlicher Prüflinge, während alle Zuleitungen sicher unterhalb der Arbeitsplatte geführt sind.
Ergänzt wird das System durch sicherheitsrelevante Komponenten wie unabhängige Notausschaltungen und Isolationswächter. So entsteht eine leistungsfähige, erweiterbare Prüfplattform für präzise und reproduzierbare Ergebnisse.

REFERENZPROJEKTE

REFERENZ 1

REFERENZ 4

REFERENZ 2

REFERENZ 5

REFERENZ 3

REFERENZ 6

HÄUFIG GESTELLTE FRAGEN

FAQS

Wie funktioniert die Prüfung von LED-Konstantstromversorgungen?

Die Prüfung erfolgt über automatisierte Testsysteme, die elektrische Funktionen, Hochspannung, Stromverhalten und Sicherheit von LED-Netzteilen analysieren und dokumentieren.

Zum Prüfumfang gehören Funktionsprüfungen, Hochspannungs- und Kurzschlusstests, Leistungsanalysen, Dauerlauftests sowie die Überwachung des Abschaltverhaltens.

Das System prüft mit Eingangsspannungen bis 600 V sowie Ausgangsspannungen bis 1000 V und Leistungen bis zu 20 kW.

Ja, die Prüfung erfolgt unter realistischen HVAC/HVDC-Bedingungen, um das Verhalten der Konstantstromversorgungen praxisnah zu validieren.

Durch modulare Adapter- und Wechselsysteme können unterschiedliche Varianten von LED-Netzteilen flexibel und effizient geprüft werden.

Sicherheitsfunktionen wie Notausschaltung, Isolationsüberwachung und geschützte Kontaktierung sorgen für einen sicheren Prüfablauf.

Die Prüfsoftware steuert alle Abläufe, überwacht Messwerte und ermöglicht eine lückenlose Dokumentation der Ergebnisse.

Die Lösungen kommen in sicherheitskritischen Bereichen wie Aerospace & Defense, Industrie sowie bei Hochleistungs-Beleuchtungssystemen zum Einsatz.

KEY FACTS

Prüfumfang & Prüfbedingungen

Prüfung

Elektronischer und mechatronischer Baugruppen

Einsatz von Hochspannungsprüfungen

bis zu 1000 V

Leistungen

bis 20 kW

Bedingungen

Prüfung unter realistischen HVAC-/HVDC-Bedingungen

Sicherheitsfunktionen

wie Notausschaltung und Isolationsüberwachung

Modularer Prüfplatz

mit flexiblen Adapter- und Wechselsystemen

Überprüfung des eingebauten Displays

mit Kamera

Eigene Prüfsoftware

TestManager CE im Einsatz

Steuerung über MCD Toolmonitore

u. a. Electronic Load, Power Supply, Multimeter

Integration von

Hochspannungsmultiplexer, Powermeter und Frequenzumrichter
