Programmier- & Teststation für

Smart-Home-Systeme

Mehr erfahren

Für einen internationalen Hersteller von Energiesystemen entwickelte die MCD Elektronik GmbH eine maßgeschneiderte Programmier- und Teststation für Smart-Home-Anwendungen.

Die Systeme prüfen und programmieren WLAN- und ZigBee-Platinen effizient, zuverlässig und vollautomatisch – inklusive Frequenzabgleich, Funktionsprüfung und Datenbankanbindung für maximale Prozesssicherheit in der Serienproduktion.

Herausforderungen und Konzept

Im Smart Home erwarten Nutzer eine zuverlässige und störungsfreie Kommunikation zwischen Heizungsanlage, mobilen Endgeräten und Herstellerdiensten. Moderne Heizsysteme übertragen Statusmeldungen, Warnhinweise und Steuerbefehle über WLAN oder ZigBee in Echtzeit. Dafür kommen spezielle Elektronikplatinen zum Einsatz, die die drahtlose Kommunikation ermöglichen und gleichzeitig Daten über die CAN-Schnittstelle mit der Heizungssteuerung austauschen. Um eine stabile und sichere Verbindung dauerhaft zu gewährleisten, müssen diese Baugruppen präzise programmiert, abgestimmt und geprüft werden.
Die Entwicklung der Programmier- und Teststation stellte hohe Anforderungen an Flexibilität, Präzision und Prozesssicherheit. Unterschiedliche Smart-Home-Komponenten mit WLAN- und ZigBee-Technologie mussten innerhalb eines automatisierten Fertigungsprozesses zuverlässig programmiert, kalibriert und geprüft werden. Besonders der Frequenzabgleich sowie die sichere Kommunikation zwischen Hardware, Prüfsoftware und Datenbank erforderten ein exakt abgestimmtes Testkonzept.
Wechselsatz-Schubladen und integrierte Messmittel für Strom- und Spannungssimulationen sorgen zusätzlich für kurze Umrüstzeiten und maximale Effizienz im Produktionsumfeld. So entsteht eine robuste und zukunftssichere Prüflösung für anspruchsvolle Anwendungen im Aerospace- und Defense-Bereich.

Prüf- und Funktionsumfang

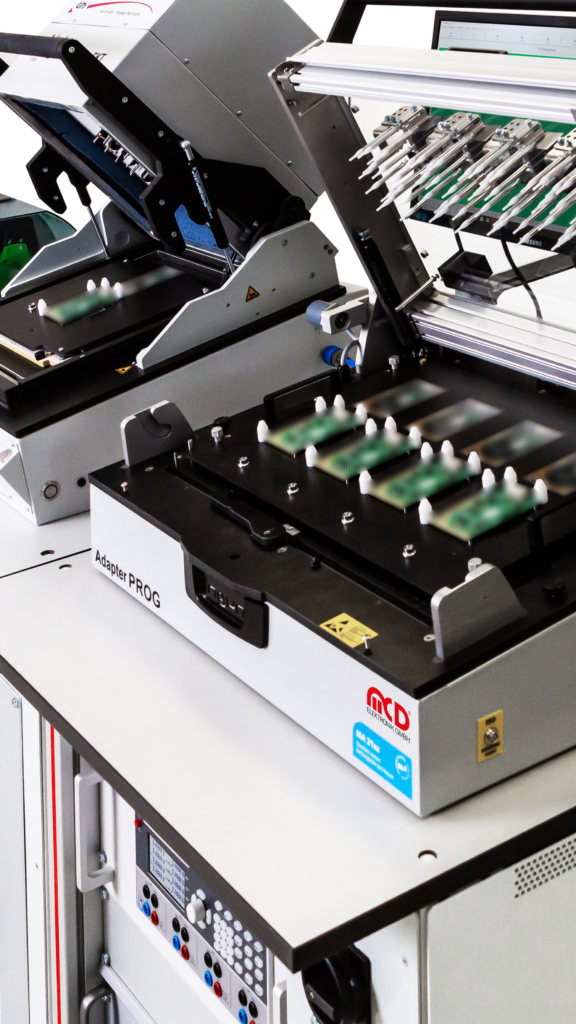

  • Vollautomatische Programmierung von bis zu vier Prüflingen gleichzeitig
  • Parallele oder separate Programmierung in drei Bausteinen je Prüfling
  • Programmierzeit von nur ca. 30 Sekunden für vier Platinen
  • Verpolungs- und Fehlbedienungsschutz durch speziell angepasste Halterungen und optische Benutzerführung
  • Permanente Überwachung und Steuerung des Prüfablaufs über den MCD TestManager
  • Sichere HF-Messung der WLAN- und ZigBee-Signale innerhalb einer abgeschirmten HF-Haube

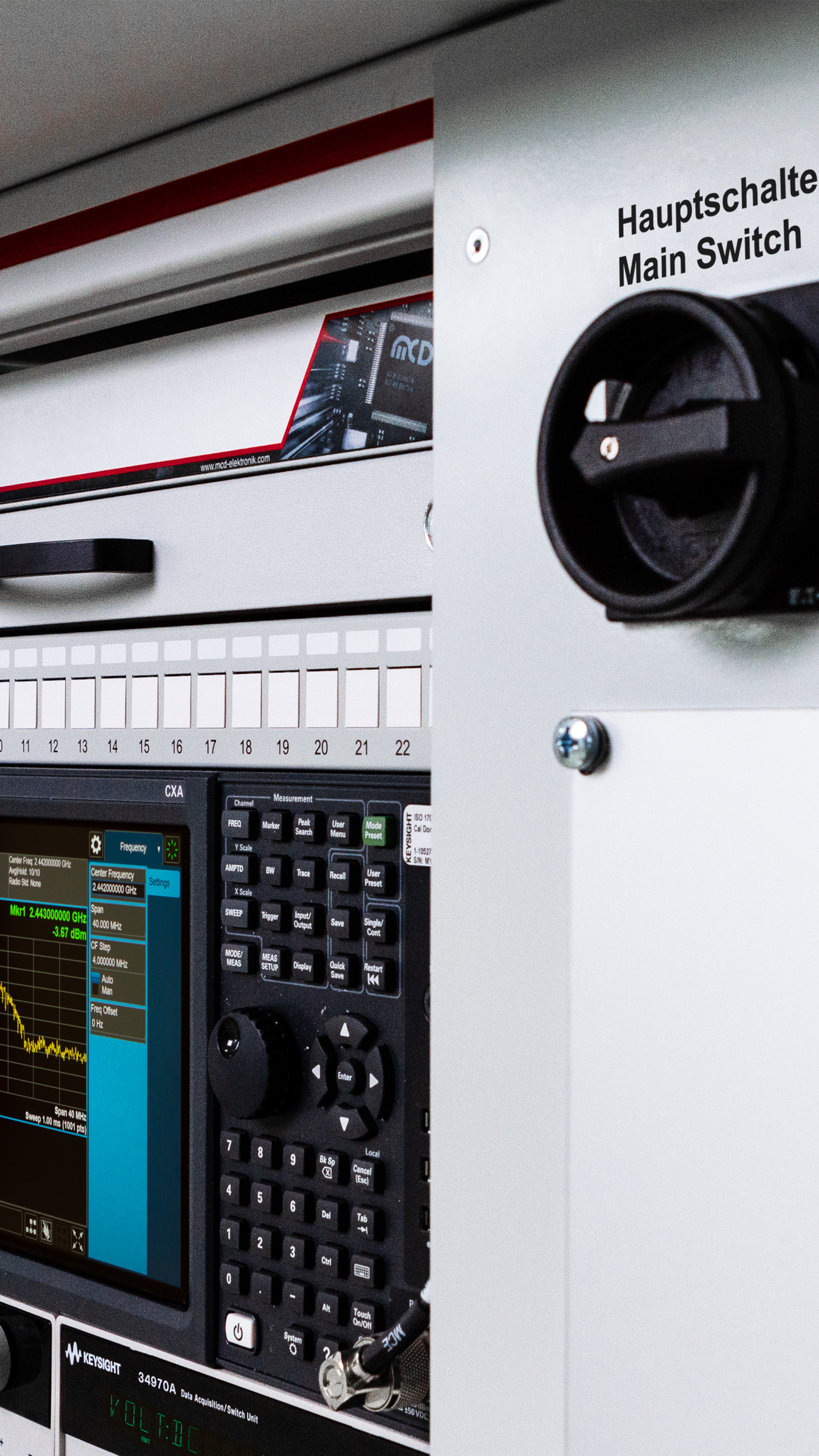

  • Kontaktlose Frequenzprüfung und Signalabgleich mittels Antenne und Spektrum-Analyzer
  • Funktionsprüfung der Kommunikation über Raspberry Pi und CAN-Schnittstelle
  • Durchführung von Spannungs- und Signalprüfungen zur Sicherstellung stabiler Betriebsparameter
  • Programmierung anwenderspezifischer Daten wie WLAN-ID und Passwörter
  • Automatischer Druck von QR- und Barcode-Labels zur schnellen Inbetriebnahme der Heizsysteme
  • Datenbankgestützte Prozesskontrolle zur Vermeidung fehlerhaft programmierter Baugruppen im weiteren Prüfprozess
  • LED-gestützte Statusanzeige zur optischen Überwachung des Prüfablaufs
  • Integrierte Notausschalter für maximale Sicherheit im Produktionsbetrieb
  • Optimierte Testabläufe mit einer Gesamtprüfzeit von unter einer Minute für höchste Effizienz in der Serienfertigung

Eingesetzte Testverfahren und Herausforderungen

Die Programmier- und Teststation kombiniert mehrere komplexe Prüfverfahren, um eine zuverlässige Funktion der Smart-Home-Baugruppen sicherzustellen. Im Mittelpunkt stehen HF-basierte Messungen zur Bewertung von WLAN- und ZigBee-Signalen sowie der präzise Frequenzabgleich mittels Spektrumanalyse. Ergänzend erfolgt die Funktionsprüfung der Kommunikation über die CAN-Schnittstelle sowie eine Spannungs- und Signalüberwachung während des gesamten Prüfablaufs.
Eine besondere Herausforderung bestand in der stabilen und störungsfreien Messung hochfrequenter Signale innerhalb einer abgeschirmten Umgebung. Gleichzeitig mussten unterschiedliche Funkstandards sowie kundenspezifische Programmierdaten in einem automatisierten Prozess sicher verarbeitet werden. Durch die enge Verzahnung von Hard- und Software entstand ein System, das hohe Prüftiefe mit kurzen Taktzeiten und maximaler Prozesssicherheit vereint.

ECUS FOR LIGHTING CONTROL

tested with FCT system

  • Parallel testing of four PCBs
  • Manual, semi-automatic or fully automatic adapter
  • 130 test steps in 95 seconds per test position
  • Interchangeable needle bed cassettes

REFERENZPROJEKTE

REFERENZ 1

REFERENZ 4

REFERENZ 2

REFERENZ 5

REFERENZ 3

REFERENZ 6

HÄUFIG GESTELLTE FRAGEN

FAQS

Welche Baugruppen können mit der Teststation geprüft werden?

Die Teststation ist für Smart-Home-Elektronik ausgelegt, insbesondere für Baugruppen mit WLAN- und ZigBee-Kommunikation sowie zusätzlicher CAN-Anbindung, wie sie z. B. in modernen Heizungs- und Hausautomationssystemen eingesetzt werden.

Die Anlage übernimmt die Programmierung von Geräteparametern (z. B. WLAN-Zugangsdaten), die Funktionsprüfung der Kommunikation, HF-Messungen sowie Spannungs- und Signaltests vollständig automatisiert.



Die Prüfung erfolgt in einer HF-geschirmten Umgebung. Dadurch können WLAN- und ZigBee-Signale störungsfrei gemessen, analysiert und abgeglichen werden.

Ja, die Station ermöglicht die gleichzeitige Programmierung und Prüfung von bis zu vier Baugruppen, was die Effizienz in der Serienfertigung deutlich erhöht.

Ein kompletter Zyklus für vier Platinen dauert nur etwa 30 Sekunden, wodurch eine sehr hohe Taktleistung erreicht wird.

Alle Ergebnisse werden über eine Datenbanklösung erfasst und sind jederzeit nachvollziehbar. Zusätzlich können QR- und Barcode-Labels automatisch erzeugt werden.

Durch integrierte Verpolungssicherheit, automatische Prüfabläufe und permanente Prozessüberwachung werden fehlerhafte Baugruppen frühzeitig erkannt und ausgeschlossen.

Die Teststation arbeitet mit WLAN, ZigBee sowie einer CAN-Schnittstelle zur Kommunikation mit der Heizungssteuerung und anderen Systemkomponenten.

Der gesamte Ablauf wird zentral über den MCD TestManager gesteuert und überwacht, der eine durchgängige Prozesskontrolle ermöglicht.

KEY FACTS

Prüfkapazität & Effizienz

Programmierung und Test

von bis zu 4 Baugruppen parallel

Programmier- und Prüfzyklus

von ca. 30 Sekunden pro 4 Platinen

Vollautomatisierte Prüfabläufe

zur Reduzierung manueller Eingriffe

HF-geschirmte Testumgebung

für stabile und reproduzierbare Messergebnis

Integration von

WLAN- und ZigBee-Funkstandards in einem Prüfsystem

Nutzung einer CAN-Schnittstelle

zur Kommunikation mit der Heizungssteuerung

Datenbankgestützte Rückverfolgbarkeit

aller Prüfergebnisse

Automatische Generierung

von QR- und Barcode-Labels für jedes geprüfte Modul

Durchgängige Prozessüberwachung

über den MCD TestManager

Reduzierung von Fehlproduktionen

durch integrierte Verpolungs- und Fehlbedienungssicherung
