Funktionstest (FCT) für

Leiterplatten zur Gasdetektion

Der automatisierte Funktionstest (FCT) für Leiterplatten in mobilen Gasdetektoren sorgt für höchste Sicherheit und Zuverlässigkeit bei der Erkennung gesundheitsschädlicher Gase und Dämpfe.

Mit dem FCT-System von MCD Elektronik werden komplexe Prüfabläufe effizient automatisiert, um Qualität und Präzision in der Serienfertigung sicherzustellen und gleichzeitig den manuellen Aufwand deutlich zu reduzieren.

Stand-alone FCT-Prüfsystem für Gasdetektor-Leiterplatten

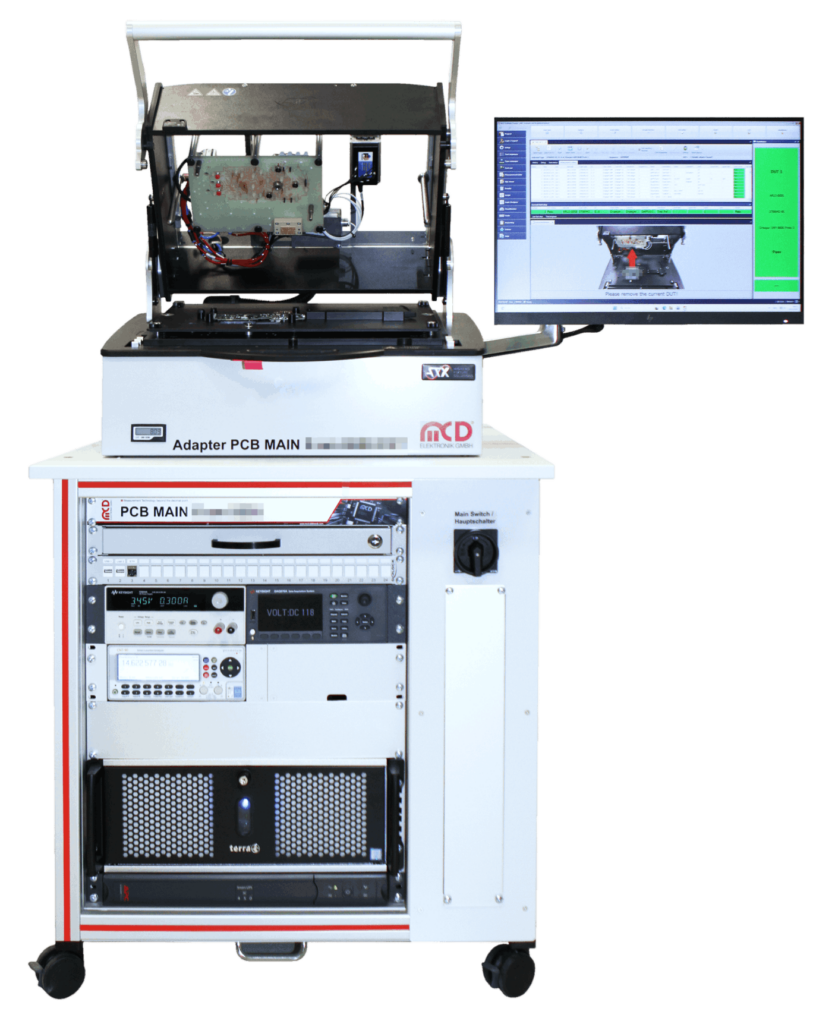

Das FCT-System von MCD Elektronik ist als stand-alone Einzelprüfanlage für Leiterplatten mobiler Gasdetektoren konzipiert. Der Prüfling wird in einem manuellen Prüfadapter auf den PCB-Messpunkten kontaktiert, wobei eine präzise Kontaktierung von oben und unten erfolgt. Die Anlage basiert auf einem 19’’ ULC Rack mit integrierten Messmitteln und MCD Software zur Steuerung, Durchführung und Auswertung der Prüfabläufe.

In der oberen Kontaktiereinheit sorgen drei pneumatische Stößel für die automatische Betätigung der Gerätetasten und simulieren so reale Bedienvorgänge. Zusätzlich ist ein Programmiergerät direkt im Prüfadapter integriert, um Programmier- und Initialisierungsaufgaben effizient durchzuführen.

Das System ermöglicht reproduzierbare Einzelprüfungen mit hoher Genauigkeit und ist ideal für Entwicklung, Vorserie und Qualitätssicherung sicherheitsrelevanter Gasdetektoren geeignet.

Präzise Einzelprüfung durch manuellen Prüfadapter

Das FCT-System von MCD Elektronik ermöglicht eine präzise und reproduzierbare Einzelprüfung von Leiterplatten für mobile Gasdetektoren. Im Mittelpunkt steht ein manueller Prüfadapter, der den Prüfling zuverlässig auf den PCB-Messpunkten kontaktiert und eine gleichzeitige Kontaktierung von oben und unten sicherstellt. Dadurch wird eine stabile und wiederholgenaue Signalaufnahme gewährleistet.

Die obere Kontaktiereinheit ist mit drei pneumatischen Stößeln ausgestattet, die die Tasten des Geräts automatisch betätigen und reale Nutzungsszenarien simulieren. Ergänzend ist ein Programmiergerät direkt in den Adapter integriert, um Geräte effizient zu konfigurieren und zu initialisieren.

Durch die Kombination aus mechanischer Präzision, integrierter Programmierung und softwaregestützter Auswertung entsteht ein zuverlässiger Prüfprozess für Entwicklungs-, Vorserien- und Qualitätssicherungsumgebungen.

Effiziente Test- und Programmierlösung im 19’’ Rack

Das FCT-System von MCD Elektronik ist in einem 19’’ ULC Rack aufgebaut und vereint Messmittel, Steuerung und Auswertung in einer kompakten Stand-alone-Lösung. Die integrierte MCD Software steuert sämtliche Prüfabläufe, erfasst Messdaten und sorgt für eine strukturierte Dokumentation der Testergebnisse. Dadurch entsteht ein effizienter und transparenter Prüfprozess für Leiterplatten von Gasdetektoren.

Die Kombination aus manueller Kontaktierung, integrierter Programmiertechnik und automatisierter Testauswertung ermöglicht eine flexible Nutzung in Entwicklung, Vorserie und Qualitätssicherung. Der Prüfadapter ohne Wechselsatzsystem reduziert Komplexität und ermöglicht schnelle Umrüst- und Handhabungsprozesse.

So entsteht eine wirtschaftliche Lösung für präzise Einzelprüfungen, die hohe technische Anforderungen mit einfacher Bedienbarkeit verbindet.
