EOLT Systeme
Headset Bedien- & Steuereinheiten
Garantierte Kommunikationsqualität unter schwersten Bedingungen:
Für die End-of-Line-Prüfung moderner Headset-Bedien- und Steuereinheiten sind hohe Variantenflexibilität, reproduzierbare Testbedingungen und eine zuverlässige Qualitätskontrolle in der Serienproduktion erforderlich. Funktionale, elektrische, mechanische sowie Audio- und Kommunikationsfunktionen müssen innerhalb eines durchgängigen Prüfprozesses sicher bewertet werden.
Blinker, Kamera, Heizung und Assistenzsysteme.
EOLT Systeme
Außenspiegel
Headset Bedien- & Steuereinheiten
MCD Elektronik entwickelte hierfür einen flexiblen und modular aufgebauten Prüfstand für drei unterschiedliche Produktvarianten. Der Prüfprozess lässt sich über Wechselkassetten und Schnellwechselsysteme an verschiedene Gerätekonfigurationen anpassen, ohne die Produktionsgeschwindigkeit zu beeinträchtigen.
Der integrierte MCD AudioAnalyzer bewertet Sprach- und Audiosignale präzise. Ergänzend ermöglichen integrierte Messmittel Strom- und Spannungssimulationen, während die Anbindung an die Kundendatenbank eine lückenlose Traceability der Prüflinge und Prüfergebnisse unterstützt.

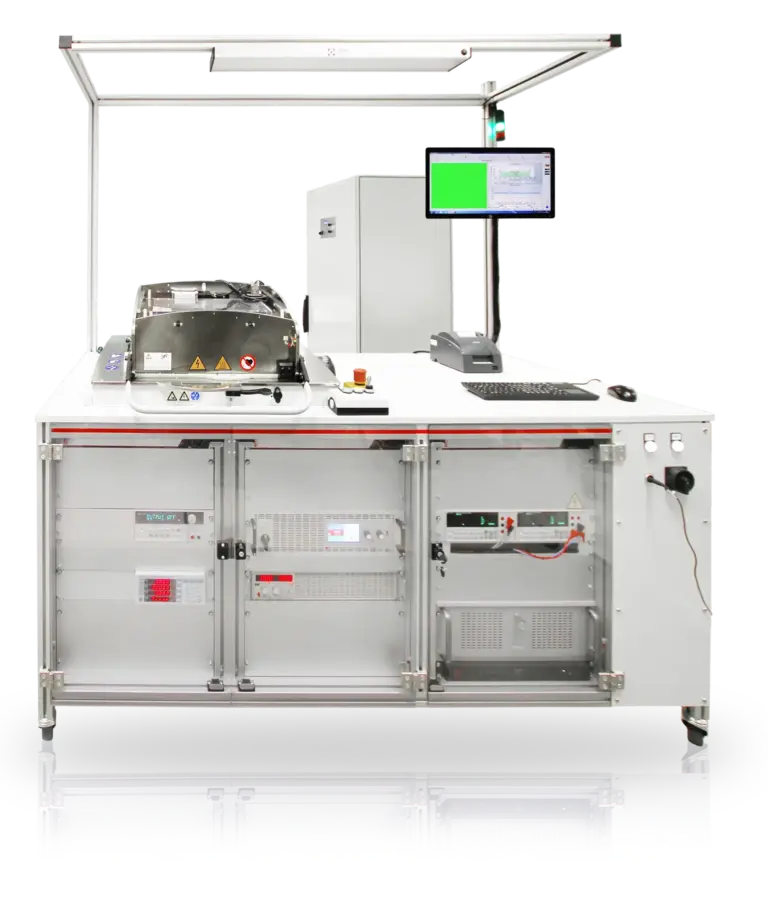

Ein flexibler End-of-Line-Prüfstand
MCD entwickelte hierfür einen flexiblen End-of-Line-Prüfstand, der sämtliche Varianten innerhalb von weniger als 30 Sekunden prüft. Das System kombiniert optische, mechanische und elektrische Prüfverfahren zu einem durchgängigen Prüfkonzept.
Produktvarianten
Produktvarianten
Über 30
- Taktzeit pro Bauteil
- Taktzeit pro Bauteil
Unter 30 s
Qualitätskontrolle vor Auslieferung
Qualitätskontrolle vor Auslieferung
100 %
Produktvarianten
Produktvarianten
Über 30
- Taktzeit pro Bauteil
- Taktzeit pro Bauteil
Qualitätskontrolle vor Auslieferung
Qualitätskontrolle vor Auslieferung
Der EOL-Prüfstand überprüft die relevanten Bedien-, Kommunikations-, Audio- und Elektronikfunktionen der Headset-Bedien- und Steuereinheiten unter definierten und reproduzierbaren Testbedingungen:
Mechanische Bedienelemente und programmierbare Gerätefunktionen werden automatisiert geprüft und verifiziert.
- Mechanische Prüfung der Tastenfunktionen und Bedienelemente
- Prüfung von Drehknöpfen und weiteren Bedienfunktionen
- Programmierung von Test- und Endbenutzerfirmware
- Verifikation der programmierten Firmware
Sprach-, Audio- und Kommunikationsschnittstellen werden mit integrierter Messtechnik gezielt bewertet.
- Präzise Bewertung von Sprach- und Audiosignalen mit dem MCD AudioAnalyzer
- Prüfung der Bluetooth-Funktionalität einschließlich Audioübertragung
- Validierung von Funk- und kabelgebundenen Schnittstellen
- Prüfung von DECT-Schnittstellen
Optische und elektrische Funktionen werden in unterschiedlichen Betriebszuständen reproduzierbar geprüft.
- Optische Displayprüfung mittels Kamerasystem
- Strommessungen in unterschiedlichen Betriebszuständen
- Spannungsmessungen und -simulationen
- Durchführung definierter Audiotests
Modularität, Datenanbindung und automatisierte Kennzeichnung unterstützen einen effizienten und nachvollziehbaren Serienprozess.
- Anbindung an die Kundendatenbank für lückenlose Traceability

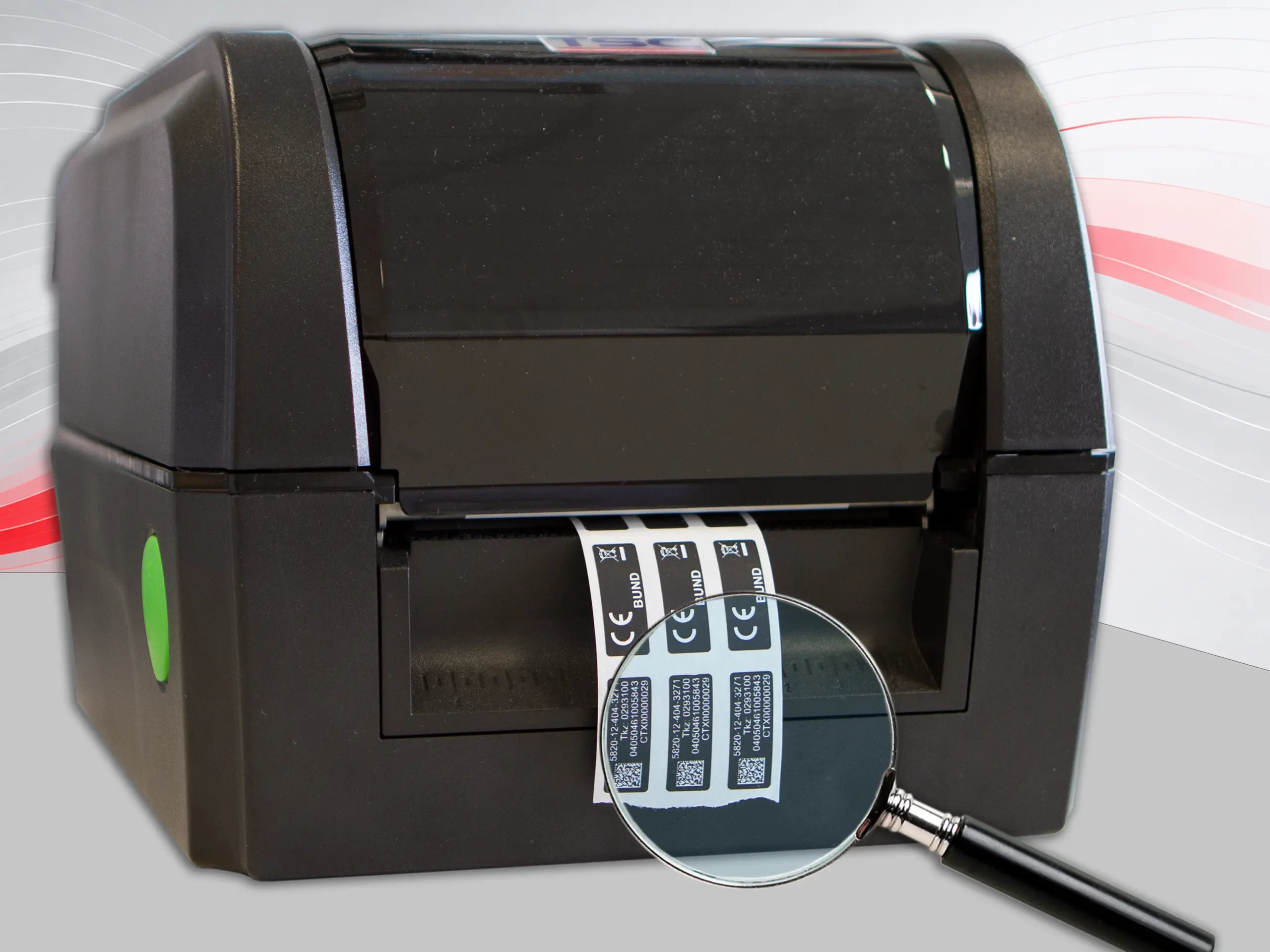

- Automatisierter Druck von Produkt- und Verpackungsetiketten
- Erstellung von Fail-Etiketten für Reparatur- und Analyseprozesse

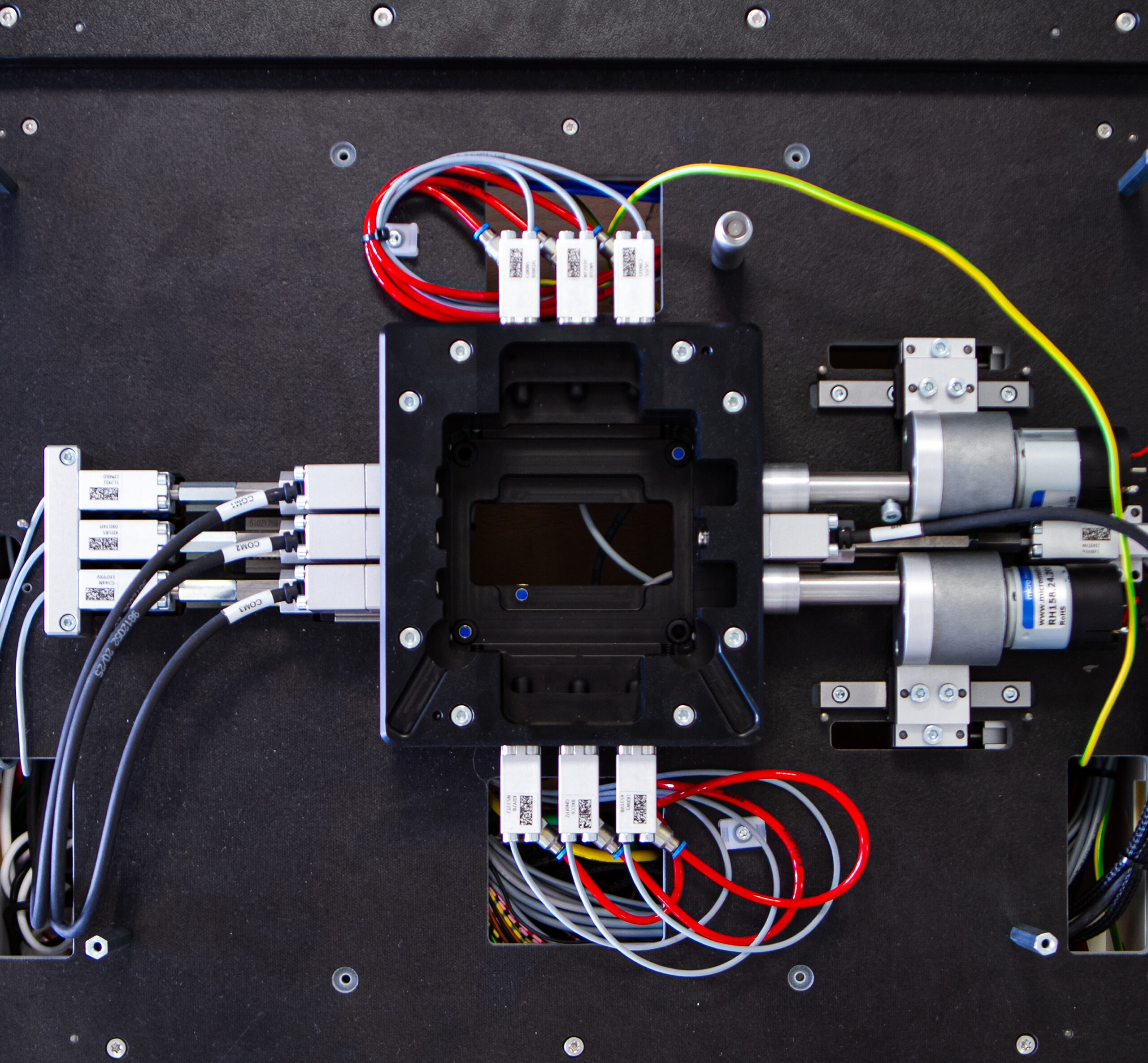

- Schnellwechselsystem der Wechselkassetten für unterschiedliche Gerätekonfigurationen
Einblick in die MCD Prüflösung
Variantenspezifische Prüflogik
Der Prüfstand überprüft sämtliche vorhandenen Funktionen des Außenspiegels:
Spiegeleinstellungen
Verstell- und Klappfunktion
Spiegelheizung
EC-Abblendglas
Lichtfunktionen
Blinker
Spurwechselassistent
Umfeldbeleuchtung
Kamerafunktion
Kamerafunktion
Länderspezifische Varianten
Auch das Nichtvorhandene zählt.
Die Negativprüfung stellt sicher, dass sich nicht verbaute Ausstattungsmerkmale nicht aktivieren lassen. Geprüft wird auch, was fehlen muss.
Direkt im System gelagerte Wechselsätze und ein Schnellwechselsystem ermöglichen kurze Umrüstzeiten. Dadurch kann der Prüfstand effizient an unterschiedliche Gerätekonfigurationen angepasst werden und unterstützt eine hohe Variantenflexibilität in der Serienproduktion.
Für die Prüfung sicherheitskritischer Kommunikationsgeräte kombiniert das EOL-System mechanische, optische, elektrische und akustische Prüfverfahren mit Softwareprogrammierung und digitaler Rückverfolgbarkeit.
Prüfung komplexer Ausstattungsvarianten
Sichere Erkennung von Fehlerbildern
Reproduzierbare Ergebnisse
Optische Prüfungen
Kamerabasierte Erkennung von Lichtfunktionen
Analyse von Spiegelstellungen
Kontrolle des Spiegelglases
Mechanische und elektrische Prüfungen
Bewegungsprüfung der Antriebe
Winkelmessung der Klappfunktion
Stromaufnahme der Motoren
Prüfung komplexer Ausstattungsvarianten
Sichere Erkennung von Fehlerbildern
Reproduzierbare Ergebnisse
HÄUFIG GESTELLTE FRAGEN
FAQS
KEY FACTS
Fakten im Überblick
Audio / Kommunikation: Audiosignal, Kommunikationssignal
Temperatur: Temperaturerfassung bzw. Temperaturprüfung
Haptisch / mechanisch: Kraft-Weg-Messung
MCD Controller MIO1616, Multiplexer, Barcode-Scanner
