FKT Systeme
Dental-Leiterplatten

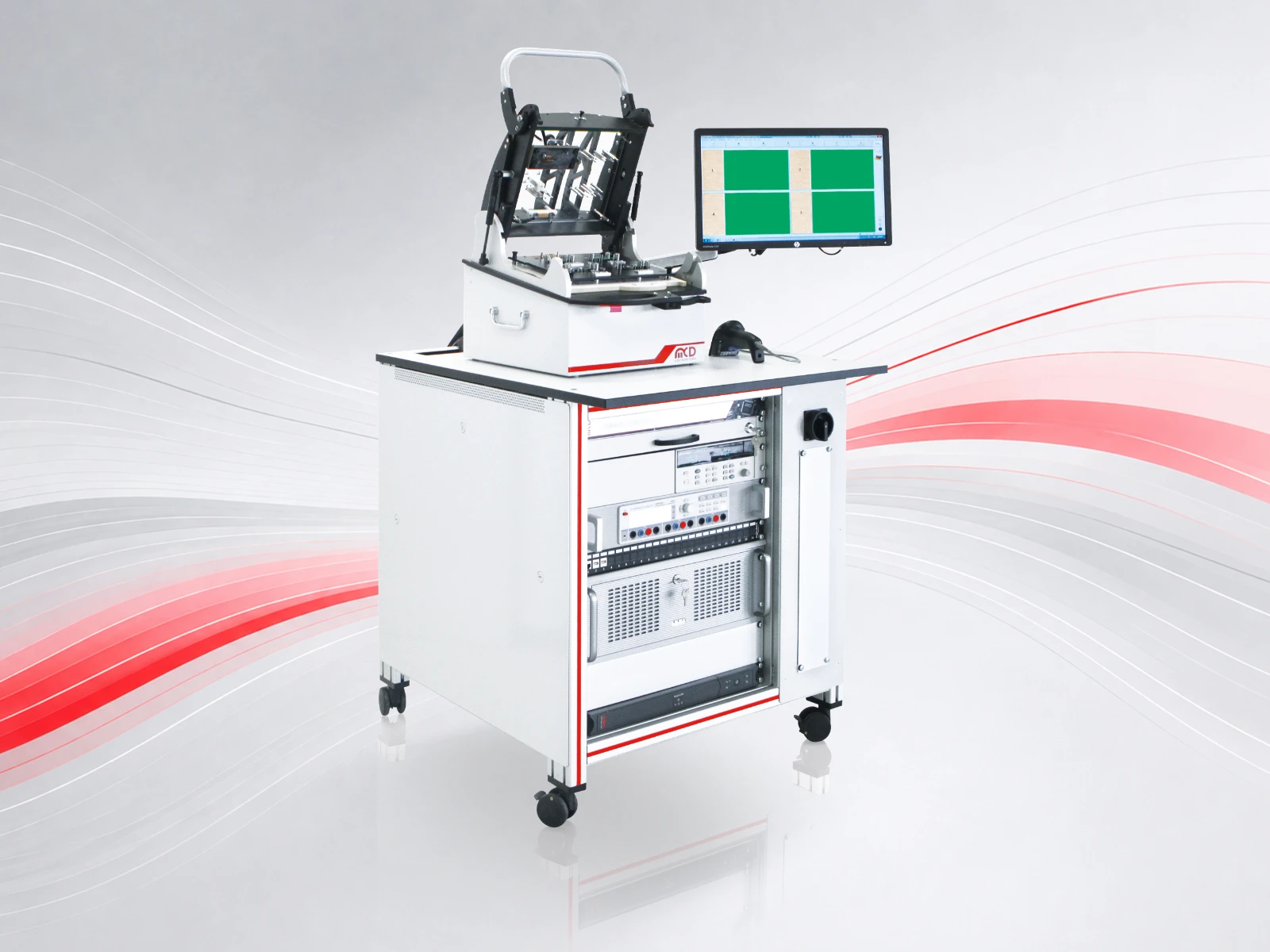

Das FKT-Prüfsystem von MCD Elektronik prüft Leiterplatten in zahnmedizinischen Geräten
Das Testsystem wurde für die Funktionsprüfung von Leiterplatten in LED-Aushärtungslampen der Zahntechnik entwickelt. Bis zu vier Platinen können gleichzeitig in einem Adapter mit mobilem ULC-Rack geprüft werden. Markierungen im Adapter und ein halbautomatischer Prüfablauf unterstützen eine sichere und eindeutige Prozessführung.
Blinker, Kamera, Heizung und Assistenzsysteme.
FKT Systeme
Außenspiegel
Dental-Leiterplatten

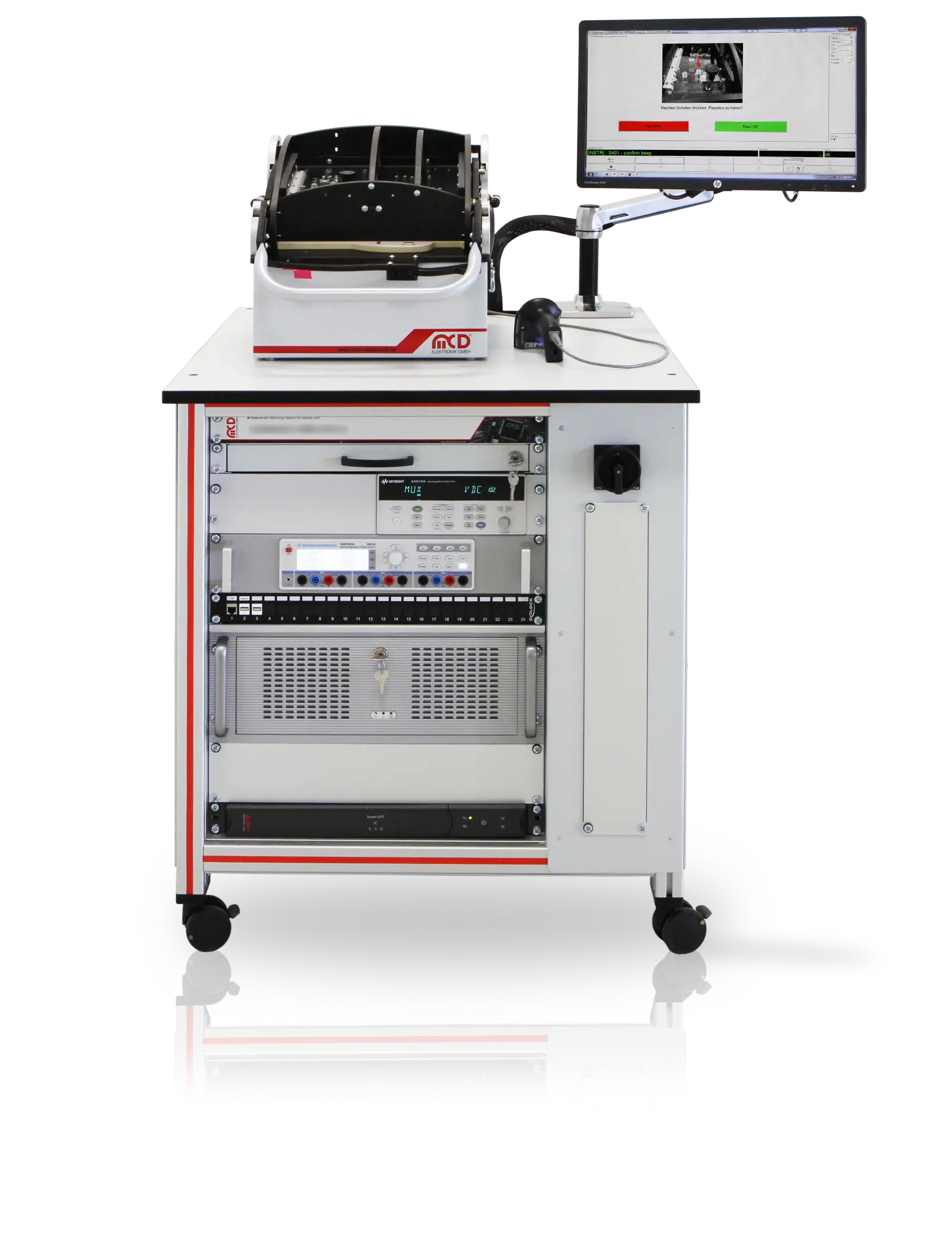

MCD Elektronik realisierte eine Prüfstation, die mehrere LED-Ansteuer- und Controller-Platinen parallel prüft und dadurch sehr kurze Taktzeiten ermöglicht. Die speziell angepasste Aufnahme erleichtert die eindeutige Zuordnung der Prüflinge innerhalb des Adapters.
Der Bediener wird während des halbautomatischen Prüfablaufs über Touchscreen oder Barcode-Scanner durch die Testschritte geführt. Gleichzeitig werden Prüfergebnisse zentral dokumentiert und jedem Prüfling eindeutig zugeordnet.
Ein flexibler End-of-Line-Prüfstand
MCD entwickelte hierfür einen flexiblen End-of-Line-Prüfstand, der sämtliche Varianten innerhalb von weniger als 30 Sekunden prüft. Das System kombiniert optische, mechanische und elektrische Prüfverfahren zu einem durchgängigen Prüfkonzept.
Produktvarianten
Produktvarianten
Über 30
- Taktzeit pro Bauteil
- Taktzeit pro Bauteil
Unter 30 s
Qualitätskontrolle vor Auslieferung
Qualitätskontrolle vor Auslieferung
100 %
Produktvarianten
Produktvarianten
Über 30
- Taktzeit pro Bauteil
- Taktzeit pro Bauteil
Qualitätskontrolle vor Auslieferung
Qualitätskontrolle vor Auslieferung
Das FKT-System überprüft die elektrischen und funktionalen Eigenschaften der Dental-Leiterplatten und verbindet die Prüfung mit validierter Prozessführung und vollständiger Rückverfolgbarkeit:
Strom- und Spannungswerte werden unter unterschiedlichen Lastbedingungen automatisiert gemessen und die LED-Stromquellen gezielt geprüft.
- Vollautomatische Strommessungen unter verschiedenen Lastbedingungen
- Vollautomatische Spannungsmessungen unter verschiedenen Lastbedingungen
- Prüfung von 2 × 470-nm-LED-Stromquellen
- Prüfung einer 410-nm-LED-Stromquelle
Die Funktionen der Controller-Platine und ihrer Bedienelemente werden innerhalb des Prüfablaufs geprüft.
- Prüfung der Bedienfunktionen der Controller-Platine
- Prüfung der Kontroll-LEDs
- Prüfung von Buzzer und Tastern
- Halbautomatische Bestätigung der Testschritte über Touchscreen oder Barcode-Scanner
Prüfergebnisse werden eindeutig erfasst, Fehlerdaten geschützt und den jeweiligen Prüflingen zugeordnet.
- Einzelne Dokumentation fehlerhafter Prüfergebnisse
- Schutz der Fehlerdaten vor Überschreibung
- Vollständige Rückverfolgbarkeit der Prüfergebnisse
- Vollständige Rückverfolgbarkeit der Prüflinge
Das System wurde für den Einsatz in medizinischen Anwendungen validiert und unterstützt eine sichere Prozessführung in der Serienfertigung.
- Validierung gemäß den Richtlinien der Medizintechnik
- Qualifizierung für den Einsatz in medizinischen Anwendungen

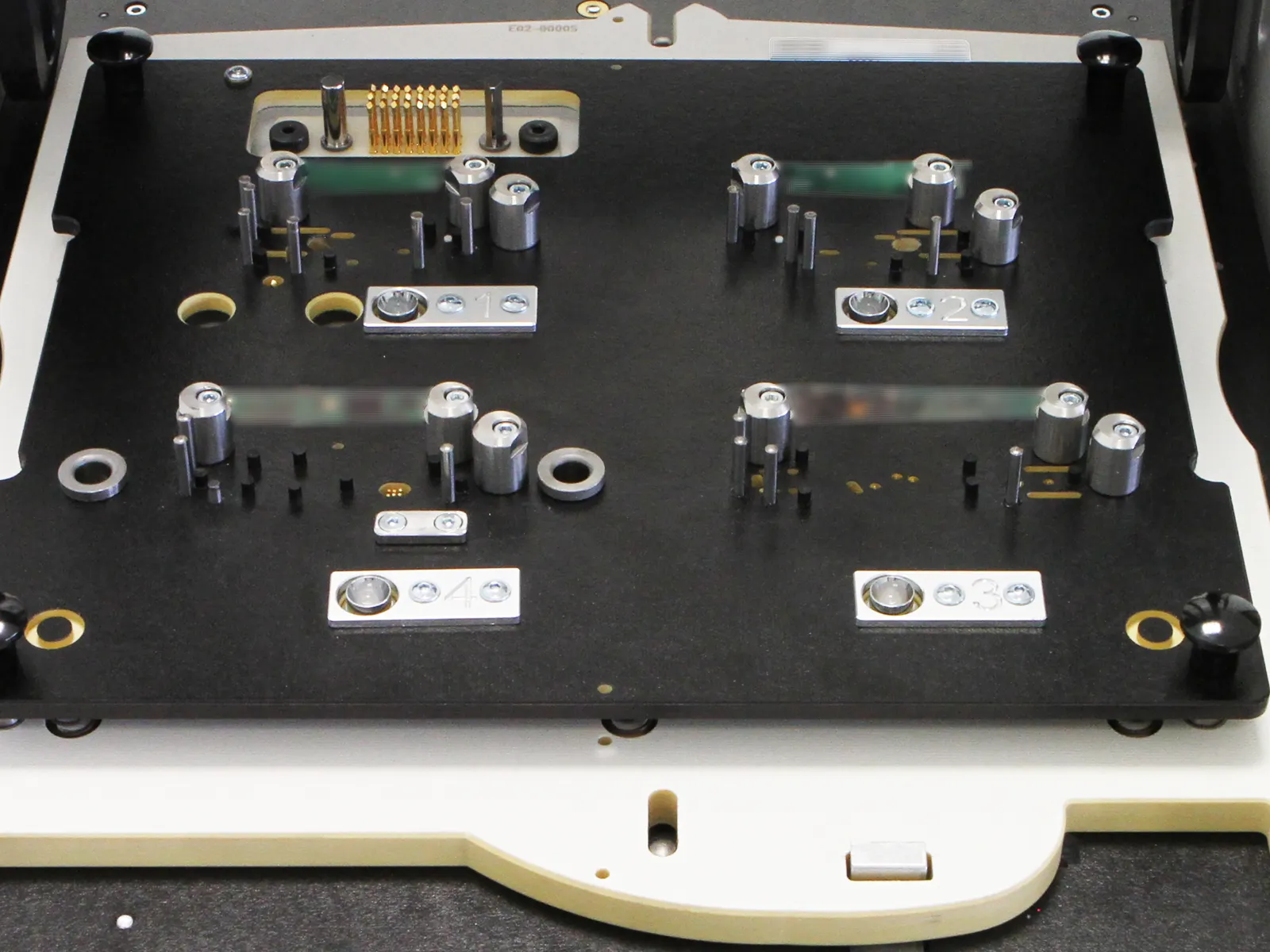

- Markierungen im Adapter zur eindeutigen Zuordnung der Platinen
- Bedienerführung über Touchscreen oder Barcode-Scanner
Einblick in die MCD Prüflösung
Variantenspezifische Prüflogik
Der Prüfstand überprüft sämtliche vorhandenen Funktionen des Außenspiegels:
Spiegeleinstellungen
Verstell- und Klappfunktion
Spiegelheizung
EC-Abblendglas
Lichtfunktionen
Blinker
Spurwechselassistent
Umfeldbeleuchtung
Kamerafunktion
Kamerafunktion
Länderspezifische Varianten
Auch das Nichtvorhandene zählt.
Die Negativprüfung stellt sicher, dass sich nicht verbaute Ausstattungsmerkmale nicht aktivieren lassen. Geprüft wird auch, was fehlen muss.
Bis zu vier Platinen können gleichzeitig geprüft werden. Damit erreicht das System Taktzeiten von bis zu zwei Platinen-Sätzen pro Minute und verbindet hohe Prüfgeschwindigkeit mit sicherer Prozessführung.
Die Prüflösung kombiniert automatisierte elektrische Messungen mit einer MIO1616-Steuerung, TestManager CE und zentraler Prüfdokumentation. Besondere Anforderungen entstehen durch die Validierung für medizinische Anwendungen sowie die manipulationssichere Zuordnung und Speicherung der Prüfergebnisse.
Prüfung komplexer Ausstattungsvarianten
Sichere Erkennung von Fehlerbildern
Reproduzierbare Ergebnisse
Optische Prüfungen
Kamerabasierte Erkennung von Lichtfunktionen
Analyse von Spiegelstellungen
Kontrolle des Spiegelglases
Mechanische und elektrische Prüfungen
Bewegungsprüfung der Antriebe
Winkelmessung der Klappfunktion
Stromaufnahme der Motoren
Prüfung komplexer Ausstattungsvarianten
Sichere Erkennung von Fehlerbildern
Reproduzierbare Ergebnisse
HÄUFIG GESTELLTE FRAGEN
FAQS
KEY FACTS
Fakten im Überblick
Optisch / visuell: Prüfung der Kontroll-LEDs und LED-Funktionen
Haptisch / Bedienfunktion: Prüfung von Taster-, Buzzer- und Controller-Funktionen
LED-Prüfung: LED-Wellenlängen 410 nm und 470 nm
