EOLT Systeme

End-of-Line Testsysteme

Am Ende des Fertigungsprozesses entscheidet sich, ob ein Produkt alle funktionalen, elektrischen und qualitativen Anforderungen erfüllt. MCD Elektronik entwickelt hierfür individuelle End-Of-Line-Systeme, die fertige Produkte zuverlässig auf Funktion, Qualität und Spezifikationskonformität prüfen. Dies umfasst manuelle Prüfstation bis hin zu vollautomatisierten Testzellen mit Robotik und Linienintegration – von der Planung bis zur Inbetriebnahme vor Ort, alles aus einer Hand.

Herausforderungen und Konzept

End-of-Line Tests sind die abschließende Qualitätsprüfung eines Produkts am Ende der Fertigung. Dabei müssen alle relevanten Funktionen, Schnittstellen und Qualitätsmerkmale zuverlässig gegen definierte Spezifikationen geprüft werden.

Blinker, Kamera, Heizung und Assistenzsysteme.

EOLT Systeme

Außenspiegel

End-of-Line Testsysteme

Passgenaue EOL-Testsysteme für die Serienfertigung

EOL-Prüfstände werden direkt am Ende einer Montage- oder Fertigungslinie eingesetzt. Je nach Produkt, Taktzeit, Prüfanforderung und Automatisierungsgrad können sie als manuelle Prüfplätze, halbautomatische Stationen, Rundschalttische, robotergestützte Testzellen oder vollständig integrierte Linienlösungen ausgeführt werden.

EOL-Tests helfen, fehlerhafte Produkte vor der Auslieferung zu identifizieren, Rückläufer zu reduzieren und eine gleichbleibend hohe Produktqualität sicherzustellen. Gleichzeitig liefern sie dokumentierte Messergebnisse für Traceability, Serienfreigabe und Prozessoptimierung.

Prüfzeitpunkt

am Ende der Fertigung

Systemausführung

halbautomatisch, vollautomatisch oder integriert

Qualitätssicherung

dokumentierte Messergebnisse und Traceability

Ein flexibler End-of-Line-Prüfstand

MCD entwickelte hierfür einen flexiblen End-of-Line-Prüfstand, der sämtliche Varianten innerhalb von weniger als 30 Sekunden prüft. Das System kombiniert optische, mechanische und elektrische Prüfverfahren zu einem durchgängigen Prüfkonzept.

Produktvarianten

Über 30

Taktzeit pro Bauteil

Taktzeit pro Bauteil

Unter 30 s

Qualitätskontrolle vor Auslieferung

100 %

Produktvarianten

Über 30

Taktzeit pro Bauteil

Taktzeit pro Bauteil

Unter 30 s

Qualitätskontrolle vor Auslieferung

100 %

Prüf- und Funktionsumfang

EOL-Testsysteme decken je nach Anwendung unterschiedliche Prüfaufgaben ab. Elektronik, Kommunikation, Hochfrequenz, Mechanik, Haptik, Optik sowie Programmierung und Parametrierung können innerhalb eines passgenauen Prüfkonzepts kombiniert werden.

Detailansicht der Wandladestation

EOL-Prüfsystem

Elektro-Wandladestation

EOL-Prüfstand für Headset-Bedieneinheiten

Frontansicht des Prüfstands

Prüfaufnahme im EOL-System

Kamerasystem im EOL-Prüfstand Aussenspiegel

Detailansicht des Kamerasystems

Optische Prüftechnik

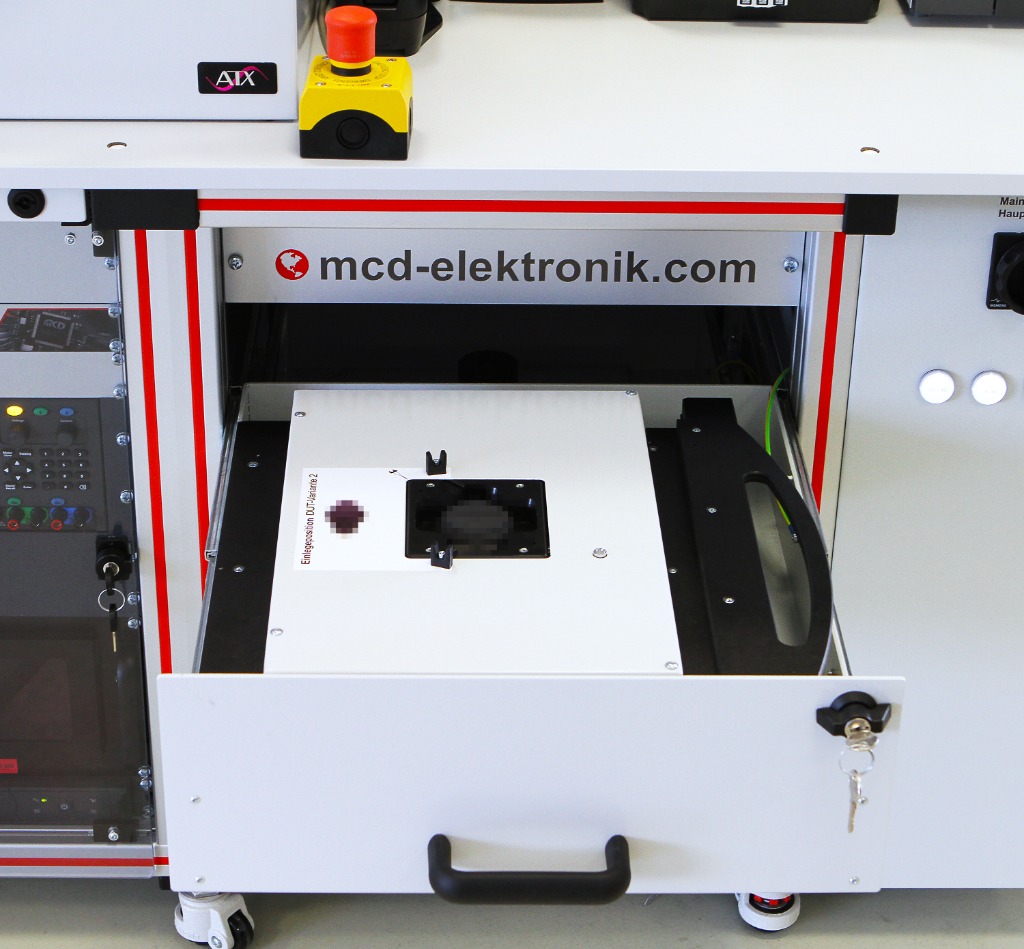

Prüfaufnahme für Headset-Steuereinheiten

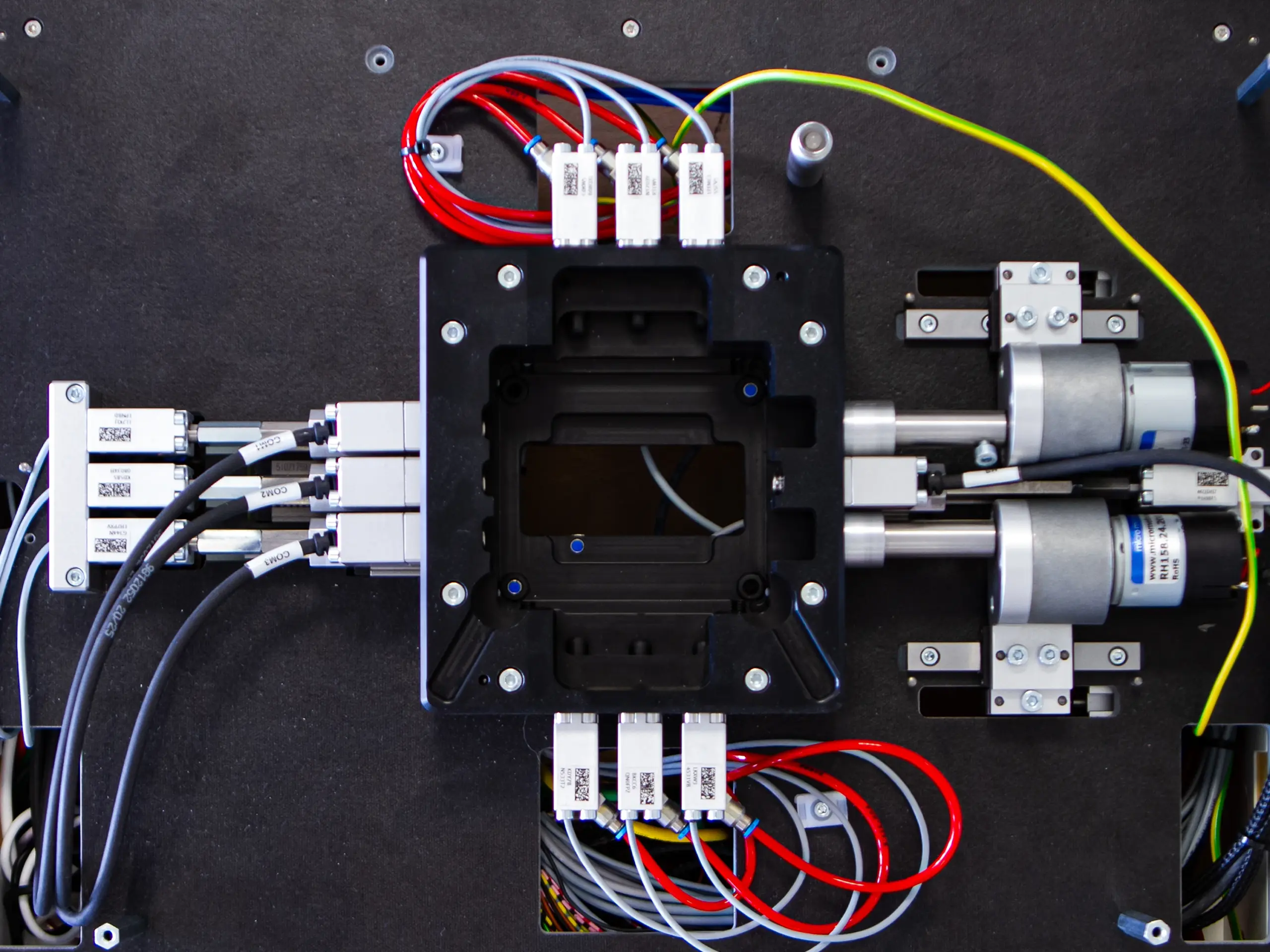

Detailansicht der Prüfaufnahme

Kontaktierung, Verkabelung und Aktorik

Elektronische Baugruppen werden funktional geprüft und relevante elektrische Größen automatisiert erfasst.

Funktionstests elektronischer Baugruppen
Strommessungen
Spannungsmessungen
Belastungs- und Sicherheitsprüfungen

Schnittstellen, Signale und Kommunikationsfunktionen können gezielt geprüft und bewertet werden.

Signalprüfungen
Kommunikationsprüfungen
Prüfung relevanter Schnittstellen
Dokumentation der Messergebnisse

Je nach Produkt lassen sich zusätzliche Prüfverfahren für Funkmodule sowie mechanische, haptische und optische Eigenschaften integrieren.

HF-Tests für Antennenmodule
HF-Tests für Funk- und Empfangsmodule
Mechanikprüfungen
Haptikprüfungen
Optikprüfungen

Neben der eigentlichen Qualitätsprüfung können Steuergeräte innerhalb des EOL-Prozesses programmiert und parametriert werden.

Programmierung von Steuergeräten
Parametrierung von Steuergeräten
Serienfreigabe auf Basis der Prüfergebnisse
Anbindung an Datenbanken oder übergeordnete Systeme

Bauteilaufnahme im EOL-Prüfstand

Kamerasystem im EOL-Prüfstand

Multifunktionaler Außenspiegel · Symbolbild

Einblick in die MCD Prüflösung

Variantenspezifische Prüflogik

Der Prüfstand überprüft sämtliche vorhandenen Funktionen des Außenspiegels:

Spiegeleinstellungen

Kamerasysteme kontrollieren Lichtfunktionen und Spiegelstellungen, während Antriebe, Klappmechanismen und elektrische Funktionen automatisiert getestet werden.

Verstell- und Klappfunktion

Spiegelheizung

EC-Abblendglas

Lichtfunktionen

Ein Kamerasystem erfasst Lichtfunktionen, Symbole und die Spiegelstellung.

Blinker

Spurwechselassistent

Umfeldbeleuchtung

Kamerafunktion

Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Kamerafunktion

Länderspezifische Varianten

Auch das Nichtvorhandene zählt.

Die Negativprüfung stellt sicher, dass sich nicht verbaute Ausstattungsmerkmale nicht aktivieren lassen. Geprüft wird auch, was fehlen muss.

Lückenlose Qualitätssicherung und Rückverfolgbarkeit

Für eine lückenlose Qualitätssicherung und Rückverfolgbarkeit werden Messergebnisse dokumentiert und ausgewertet. Bei Bedarf wird das EOL-Testsystem an Datenbanken oder übergeordnete Systeme angebunden.

Eingesetzte Testverfahren und Konzepte

EOL-Tests werden passend zu Produkt, Taktzeit, Prüfanforderung und Automatisierungsgrad ausgelegt. Dafür lassen sich unterschiedliche Prüfverfahren und Systemkonzepte zu einer durchgängigen End-of-Line-Lösung kombinieren.

Elektrische und funktionale Prüfungen

Funktionstests elektronischer Baugruppen

Strom- und Spannungsmessungen

Signal- und Kommunikationsprüfungen

Belastungs- und Sicherheitsprüfungen

HF-, Mechanik- und Optikprüfungen

HF-Tests für Antennen-, Funk- und Empfangsmodule

Mechanikprüfungen

Haptikprüfungen

Optikprüfungen

Programmierung und Prozessintegration

Programmierung und Parametrierung von Steuergeräten

Dichtheitsprüfungen

Dokumentation und Auswertung von Messergebnissen

Anbindung an Datenbanken und übergeordnete Systeme

Flexible EOL-Konzepte

Manuelle Prüfplätze

Halbautomatische Stationen

Rundschalttische

Robotergestützte Testzellen

Vollständig integrierte Linienlösungen

Funktions- und Qualitätsbewertung

Eine besondere Herausforderung ist die hohe Variantenvielfalt der Außenspiegel. Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Prüfung komplexer Ausstattungsvarianten

Sichere Erkennung von Fehlerbildern

Reproduzierbare Ergebnisse

Optische Prüfungen

Ein Kamerasystem erfasst Lichtfunktionen, Symbole und die Spiegelstellung.

Kamerabasierte Erkennung von Lichtfunktionen

Analyse von Spiegelstellungen

Kontrolle des Spiegelglases

Mechanische und elektrische Prüfungen

Antriebe und Klappmechanismen werden mechanisch geprüft, während Winkelpositionen bestimmt sowie Spannung und Stromaufnahme gemessen werden.

Bewegungsprüfung der Antriebe

Winkelmessung der Klappfunktion

Stromaufnahme der Motoren

Funktions- und Qualitätsbewertung

Eine besondere Herausforderung ist die hohe Variantenvielfalt der Außenspiegel. Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Prüfung komplexer Ausstattungsvarianten

Sichere Erkennung von Fehlerbildern

Reproduzierbare Ergebnisse

Herausforderungen und Konzept

Ein End-of-Line Test, kurz EOL-Test, ist die abschließende Qualitätsprüfung eines Produkts am Ende der Fertigung. Dabei wird überprüft, ob alle relevanten Funktionen, Schnittstellen und Qualitätsmerkmale den definierten Spezifikationen entsprechen. EOL-Prüfstände werden direkt am Ende einer Montage- oder Fertigungslinie eingesetzt und können halbautomatisch, vollautomatisch oder in bestehende Produktionslinien integriert ausgeführt werden.

Prüf- und Funktionsumfang

EOL-Tests können je nach Produkt, Taktzeit, Prüfanforderung und Automatisierungsgrad sehr unterschiedlich ausgelegt sein. Dafür werden passgenaue EOL-Konzepte entwickelt, von manuellen Prüfplätzen über halbautomatische Stationen und Rundschalttische bis hin zu robotergestützten Testzellen oder vollständig integrierten Linienlösungen.

Typische Prüfaufgaben umfassen Funktionstests elektronischer Baugruppen, Strom- und Spannungsmessungen sowie Signal- und Kommunikationsprüfungen. Auch HF-Tests für Antennen-, Funk- und Empfangsmodule, Mechanik-, Haptik- und Optikprüfungen sowie die Programmierung und Parametrierung von Steuergeräten können Prüfaufgaben sein. Ergänzend lassen sich Dichtheits-, Belastungs- oder Sicherheitsprüfungen integrieren.

Für eine lückenlose Qualitätssicherung und Rückverfolgbarkeit werden die Messergebnisse dokumentiert, ausgewertet und bei Bedarf das EOL-Testsystem an Datenbanken oder übergeordnete Systeme angebunden.

Eingesetzte Testverfahren und Konzepte

Ablauf

EOLT Systeme

Einlegen

Prüfling wird in Adaption oder Prüflingsnest eingelegt. System schließt und verriegelt, Prüfablauf startet automatisch.

Kontaktieren / Schirmen

Kontaktierung wird hergestellt (z. B. über Prüflingsstecker). Optional sorgt Beispielweiße eine HF-Schirmung für stabile Messungen oder eine Haube für Berührungsschutz.

Stimulus & Messung

Der Prüfling wird gezielt mit definierten Signalen, Spannungen, Lastprofilen und Steuerbefehlen stimuliert. Ein und Ausgänge werden stimuliert und die Systemreaktionen ausgewertet.

Diagnose & Logging

Die erfassten Messwerte werden automatisiert mit definierten Grenzwerten abgeglichen. Anschließend werden die Prüfergebnisse mit einem Zeitstempel in der Datenbank gespeichert.

RESULTAT & TRACEABILITY

Das System gibt ein eindeutiges Resultat aus (Pass/Fail) und erstellt eine digitale Dokumentation. Optional: Labeldruck mit scanbaren Codes für eindeutige Zuordnung und Rückverfolgbarkeit.

HÄUFIG GESTELLTE FRAGEN

FAQS

Ein End-of-Line Test, kurz EOL-Test, ist die abschließende Prüfung eines Produkts am Ende des Fertigungsprozesses. Dabei wird kontrolliert, ob alle relevanten Funktionen, elektrischen Eigenschaften, Schnittstellen und Qualitätsmerkmale den definierten Anforderungen entsprechen. Ziel ist es, fehlerhafte Produkte vor der Auslieferung zu erkennen und die Qualität in der Serienfertigung zuverlässig abzusichern.

EOL-Testsysteme eignen sich für elektronische, elektromechanische und mechatronische Produkte. Dazu zählen zum Beispiel Steuergeräte, Sensoren, Antennen- und Funkmodule, Automotive-Komponenten, Bedienelemente, Schalter, Kommunikationsmodule oder Baugruppen aus der Industrieelektronik. Je nach Prüfling können Funktionstests, Strom- und Spannungsmessungen, Signalprüfungen, HF-Tests, Mechanik-, Haptik- oder Optikprüfungen integriert werden.

Ja. EOL-Testsysteme können flexibel an vorhandene Fertigungsprozesse angepasst werden. Je nach Produkt, Taktzeit und Automatisierungsgrad sind manuelle Prüfplätze, halbautomatische Stationen, Rundschalttische, mobile Einzelstationen, robotergestützte Testzellen oder vollständig integrierte Linienlösungen möglich. Wichtig ist, dass Adaption, Prüfablauf, Datenanbindung und Handling exakt auf die bestehende Produktionsumgebung abgestimmt werden.

Robotik unterstützt moderne EOL-Testsysteme vor allem beim automatisierten Einlegen, Entnehmen, Positionieren und Handling von Prüflingen. Dadurch lassen sich Taktzeiten optimieren, Bedienereinflüsse reduzieren und Prüfprozesse stabilisieren. KI kann zusätzlich bei der Analyse von Messdaten, der Mustererkennung, der Fehlerklassifikation oder der Optimierung von Prüfabläufen unterstützen. So werden EOL-Tests effizienter, transparenter und besser skalierbar.
