Elektro-Wandladestation
Ohne Ladesäulen keine Elektroautos – und ohne präzise Prüftechnik keine zuverlässige Ladeinfrastruktur
Wandladestationen für Elektrofahrzeuge müssen unter unterschiedlichen Netzspannungen und Strombelastungen zuverlässig funktionieren. Für einen Hersteller von Wallboxen entwickelte MCD Elektronik deshalb ein Prüfsystem, das sowohl die Elektronikplatine vor dem Verbau als auch das fertig montierte Endgerät sicher und automatisiert prüft.
Blinker, Kamera, Heizung und Assistenzsysteme.
EOLT Systeme
Außenspiegel
Elektro-Wandladestation
Im Funktionstest wird die Elektronikplatine über ein Nadelbett kontaktiert, mit der passenden Firmware programmiert und unter hohen Sicherheitsanforderungen geprüft. Unterschiedliche Netzspannungen, simulierte Lastzustände sowie Fehlerstrom-, Temperatur- und Signalprüfungen bilden reale Betriebsbedingungen ab.
Im anschließenden End-of-Line-Test wird die vollständig montierte Wandladestation geprüft. Elektrische Anschlüsse, Kommunikation, Bedienelemente, LED-Leisten und Buzzer werden automatisiert validiert. Austauschbare Werkstückaufnahmen und eine modulare Software-Architektur ermöglichen die schnelle Anpassung an neue Modellvarianten.

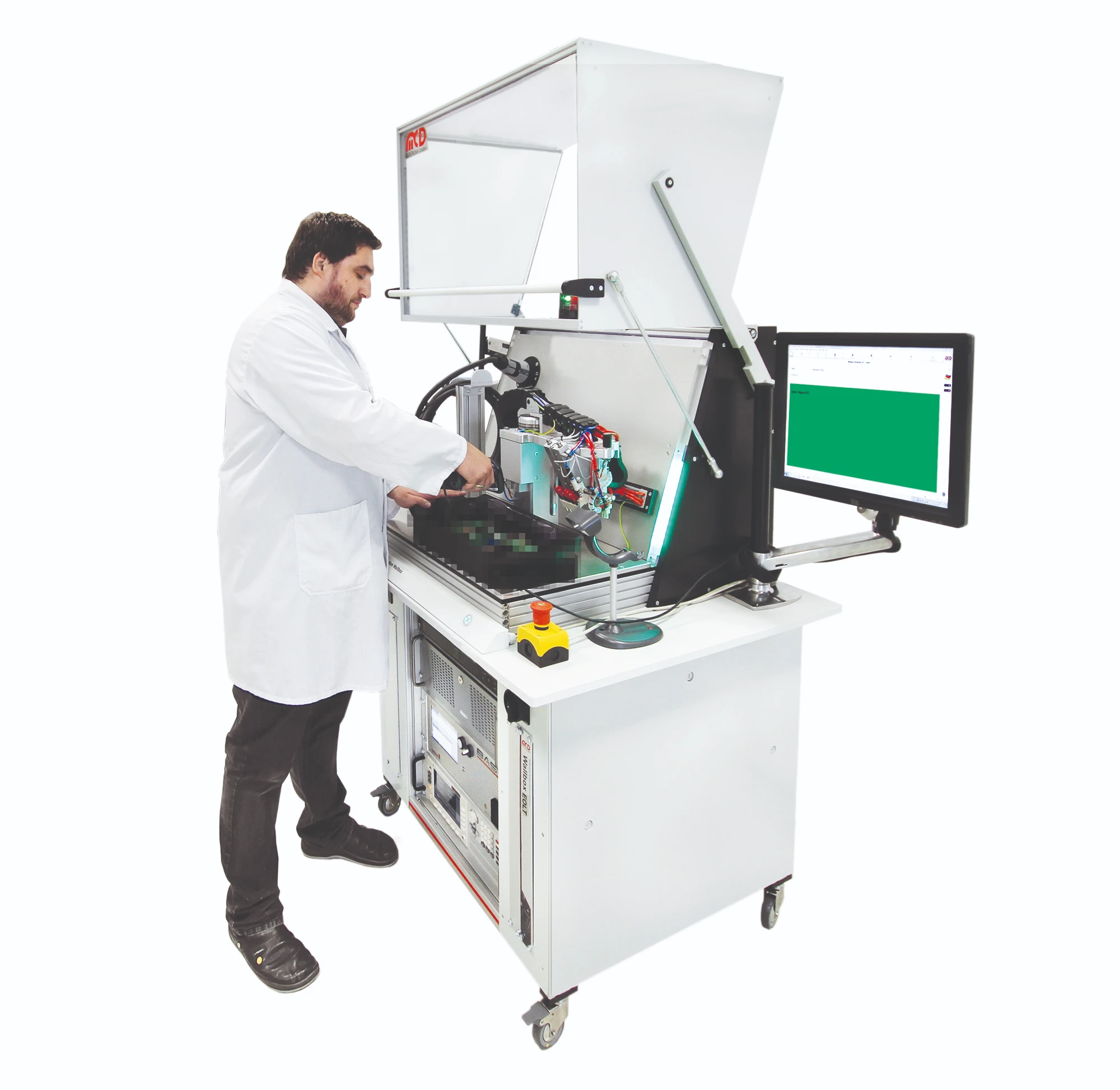

Ein flexibler End-of-Line-Prüfstand
MCD entwickelte hierfür einen flexiblen End-of-Line-Prüfstand, der sämtliche Varianten innerhalb von weniger als 30 Sekunden prüft. Das System kombiniert optische, mechanische und elektrische Prüfverfahren zu einem durchgängigen Prüfkonzept.
Produktvarianten
Produktvarianten
Über 30
- Taktzeit pro Bauteil
- Taktzeit pro Bauteil
Unter 30 s
Qualitätskontrolle vor Auslieferung
Qualitätskontrolle vor Auslieferung
100 %
Produktvarianten
Produktvarianten
Über 30
- Taktzeit pro Bauteil
- Taktzeit pro Bauteil
Qualitätskontrolle vor Auslieferung
Qualitätskontrolle vor Auslieferung
Das Prüfsystem verbindet den Funktionstest der Elektronikplatine mit der abschließenden End-of-Line-Prüfung des vollständig montierten Geräts:
Vor dem Verbau wird die Platine identifiziert, programmiert und unter definierten elektrischen und thermischen Bedingungen geprüft.
- Barcode-Scan zur Prozessverriegelung und Verifizierung der Prüfbarkeit
- Abgleich der Prüflingsdaten über die Datenanbindung der Anlage
- Programmierung der Firmware
- Prüfung mit unterschiedlichen Netzspannungen
- Funktionsprüfung und Belastungstest
- Überprüfung der Pilot-Spannung unter elektronisch simulierter Last
- Fehlerstrom- und Temperatur-Test
- Prüfung des Buzzer-Signals mittels FFT-Spektrumanalyse
Nach der Montage werden die elektrischen Anschlüsse, Kommunikationsfunktionen und sicherheitsrelevanten Eigenschaften der Wallbox abschließend validiert.
- Barcode-Scan und Abgleich der Prüflingsdaten über die Diagnose-Schnittstelle
- Prüfung mit unterschiedlichen Netzspannungen und Belastungen
- Funktions- und Kommunikationsprüfung mit montiertem Ladestecker
- Überprüfung der Pilot-Spannung unter unterschiedlichen simulierten Lasten
- Hochspannungstest mit 4,25 kV gemäß VDE-Vorschrift
- Schutzleiter-Prüfung mit 25 A
Bedienelemente und Ausgabesignale werden geprüft und Produktionsdaten abschließend auf dem Gerät dokumentiert.
- Temperatur-Test des Geräts
- Prüfung des Buzzer-Tasters
- Funktionsprüfung der LED-Leisten durch Interaktion mit dem Prüfer
- Schreiben der Produktionsdaten auf den Prüfling
Das Prüfsystem lässt sich über modulare Hard- und Softwarekomponenten schnell auf neue Wandladestationen anpassen.
- Austauschbare Werkstückaufnahmen
- Modulare Software-Architektur
- Schnelle Umrüstung auf neue Modellvarianten
- Wirtschaftliche Fertigung auch bei kleineren Stückzahlen
Einblick in die MCD Prüflösung
Variantenspezifische Prüflogik
Der Prüfstand überprüft sämtliche vorhandenen Funktionen des Außenspiegels:
Spiegeleinstellungen
Verstell- und Klappfunktion
Spiegelheizung
EC-Abblendglas
Lichtfunktionen
Blinker
Spurwechselassistent
Umfeldbeleuchtung
Kamerafunktion
Kamerafunktion
Länderspezifische Varianten
Auch das Nichtvorhandene zählt.
Die Negativprüfung stellt sicher, dass sich nicht verbaute Ausstattungsmerkmale nicht aktivieren lassen. Geprüft wird auch, was fehlen muss.
Die Kombination aus vorgelagertem Funktionstest und abschließender End-of-Line-Prüfung ermöglicht eine durchgängige Qualitätsabsicherung. Nach erfolgreicher Endprüfung ist die Wandladestation für die Auslieferung freigegeben.
Für die Funktions- und End-of-Line-Prüfung kombiniert das System programmierbare Versorgungs- und Lasttechnik, Hochspannungs- und Schutzleiterprüfungen, automatisierte Signaltests sowie eine softwaregestützte Prozesssteuerung.
Prüfung komplexer Ausstattungsvarianten
Sichere Erkennung von Fehlerbildern
Reproduzierbare Ergebnisse
Optische Prüfungen
Kamerabasierte Erkennung von Lichtfunktionen
Analyse von Spiegelstellungen
Kontrolle des Spiegelglases
Mechanische und elektrische Prüfungen
Bewegungsprüfung der Antriebe
Winkelmessung der Klappfunktion
Stromaufnahme der Motoren
Prüfung komplexer Ausstattungsvarianten
Sichere Erkennung von Fehlerbildern
Reproduzierbare Ergebnisse
HÄUFIG GESTELLTE FRAGEN
FAQS
KEY FACTS
Fakten im Überblick
Kommunikation: Diagnose-Schnittstelle / Ladestecker-Kommunikation
Programmierung: Schreiben von Produktionsdaten
Optisch: LED-Leistenprüfung
Akustisch: Buzzer-/FFT-Prüfung
Temperatur: Temperaturprüfung des Geräts
