Programmierung und elektrische Messungen

Baugruppen werden programmiert und ihre zentralen elektrischen Kennwerte unter unterschiedlichen Betriebszuständen erfasst. Programmierung der Baugruppen Spannungsmessungen bis 1.000 V Strommessungen Erfassung der Ausgangsleistung

Last-, Hochspannungs- und Funktionstests

Die Netzteile werden unter hohen elektrischen Lasten geprüft und sicherheitsrelevante Betriebszustände gezielt verifiziert. Lasttests im kW-Bereich Kurzschluss- und Hochspannungsprüfungen Analyse des Abschaltverhaltens Definierte Entladung der Baugruppen

Signal- und LED-Prüfung

Dynamische Signale und definierte LED-Funktionen werden während des Prüfablaufs erfasst und bewertet. Signalanalyse mit integriertem Oszilloskop Überwachung elektrischer Signalverläufe LED-Tests Prüfung definierter Blinkfunktionen

Prozessintegration und Variantenflexibilität

Automatisierte Prozessschritte und flexible Adaption unterstützen einen effizienten Einsatz in der Fertigung. Automatisierter Labeldruck Anbindung der Messdaten an das MES-System Flexibles Adapter- und Wechselsystem Schnelle Anpassung an unterschiedliche Netzteilvarianten

FKT Systeme

Konstantstromversorgungen für LED-Module

MCD Elektronik entwickelt Prüfsysteme für Konstantstromversorgungen in LED-Modulen

MCD Elektronik entwickelt Prüflösungen, mit denen sich LED-Netzteile auch unter anspruchsvollen HVAC-/HVDC-Bedingungen zuverlässig und reproduzierbar testen lassen. So werden zentrale Anforderungen an Lebensdauer, Sicherheit und Effizienz moderner Beleuchtungssysteme gezielt abgesichert – etwa für Anwendungen in der Luftfahrt, in Stadien, Bahnhöfen oder Fernsehstudios.

Herausforderungen und Konzept

Die automatisierte Funktionsprüfung von LED-Netzteilen mit Konstantstromversorgung stellt hohe Anforderungen an elektrische Belastbarkeit, Hochspannungssicherheit und reproduzierbare Testbedingungen. Die Baugruppen müssen unter realitätsnahen Betriebsbedingungen zuverlässig geprüft und ihre Funktion sowie Stabilität bei hohen Spannungen und Lasten verifiziert werden.

FCT LED power supplies_mcd-005-1600x1067

Blinker, Kamera, Heizung und Assistenzsysteme.

FKT Systeme

Außenspiegel

Konstantstromversorgungen für LED-Module

Automatisiertes Funktionsprüfsystem für LED-Netzteile

MCD Elektronik entwickelte hierfür ein Funktionsprüfsystem, das elektrische Funktions- und Dauerbetriebsprüfungen unter realitätsnahen Betriebsbedingungen automatisiert durchführt. Zum Prüfumfang gehören Kurzschluss- und Hochspannungsprüfungen, die Erfassung der Ausgangsleistung sowie die Analyse des Abschaltverhaltens.

Ein modulares Adapter- und Wechselsystem ermöglicht die reproduzierbare Prüfung unterschiedlicher Netzteilvarianten mit minimalem Umrüstaufwand. Damit unterstützt die Prüflösung sicherheitskritische Anwendungen im Aerospace-&-Defense-Bereich sowie anspruchsvolle Infrastruktur- und Hochleistungsbeleuchtungsanwendungen.

Spannungsmessung

Bis 1.000 V

Lastbereich

kW-Bereich

Messdatenanbindung

MES-System

Ein flexibler End-of-Line-Prüfstand

MCD entwickelte hierfür einen flexiblen End-of-Line-Prüfstand, der sämtliche Varianten innerhalb von weniger als 30 Sekunden prüft. Das System kombiniert optische, mechanische und elektrische Prüfverfahren zu einem durchgängigen Prüfkonzept.

Produktvarianten

Über 30

Taktzeit pro Bauteil

Taktzeit pro Bauteil

Unter 30 s

Qualitätskontrolle vor Auslieferung

100 %

Produktvarianten

Über 30

Taktzeit pro Bauteil

Taktzeit pro Bauteil

Unter 30 s

Qualitätskontrolle vor Auslieferung

100 %

Prüf- und Funktionsumfang

Das FKT-System überprüft die relevanten elektrischen Funktionen, Leistungsparameter und Sicherheitsmerkmale von Konstantstromversorgungen für LED-Module unter definierten Prüfbedingungen:

Prüfaufnahme mit transparenter Schutzabdeckung

Draufsicht auf die Prüfaufnahme

Aufnahme und Kontaktierung der Baugruppe

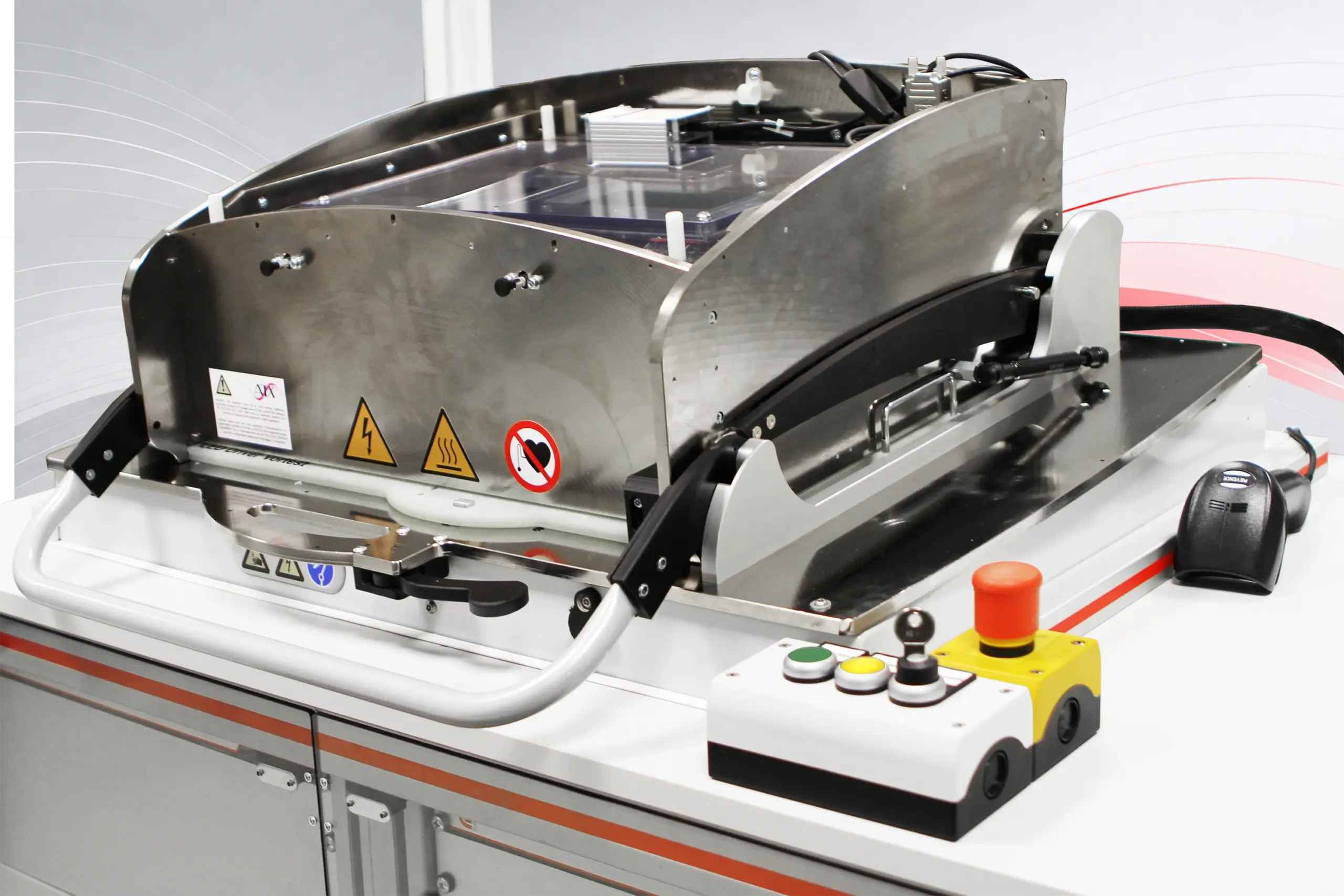

Hochspannungs-Prüfstand mit Schutzhaube

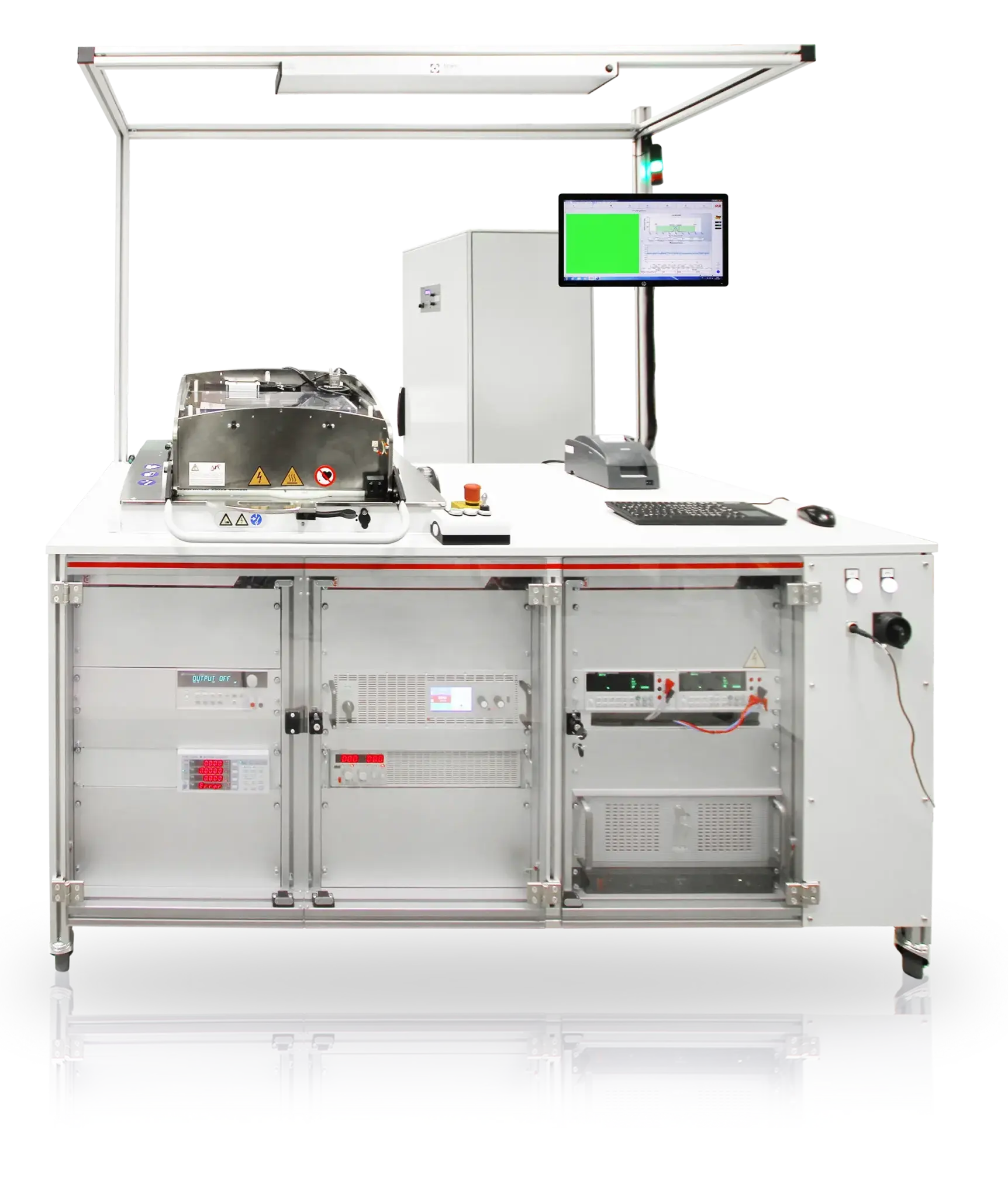

Gesamtansicht des Prüfaufbaus

Geschützter Prüfbereich mit Bedieneinheit

Prüfstand mit geschlossener Schutzabdeckung

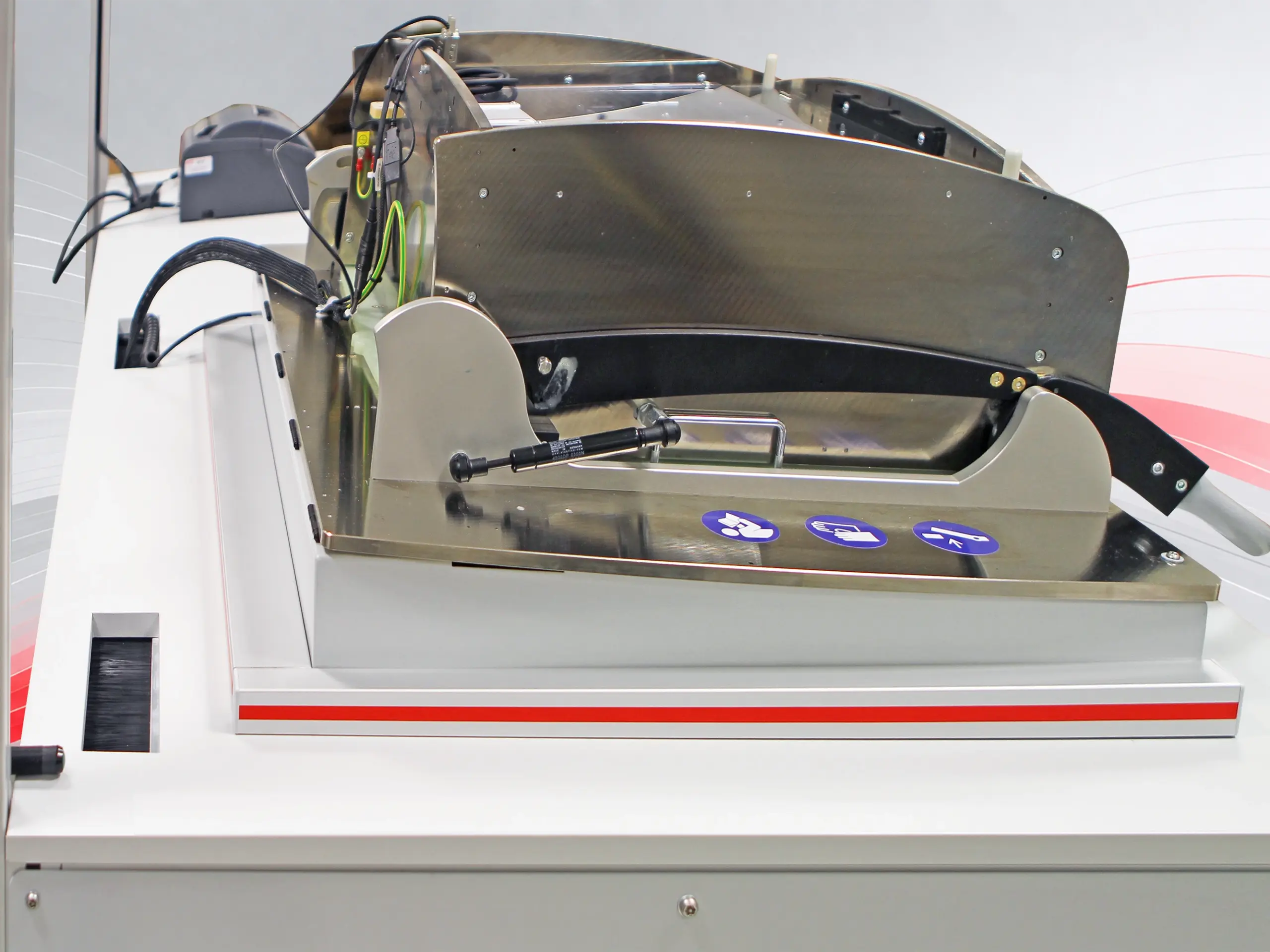

Seitenansicht des Prüfstands

Schutzgehäuse und Prüfaufnahme

Baugruppen werden programmiert und ihre zentralen elektrischen Kennwerte unter unterschiedlichen Betriebszuständen erfasst.

Programmierung der Baugruppen
Spannungsmessungen bis 1.000 V
Strommessungen
Erfassung der Ausgangsleistung

Die Netzteile werden unter hohen elektrischen Lasten geprüft und sicherheitsrelevante Betriebszustände gezielt verifiziert.

Lasttests im kW-Bereich
Kurzschluss- und Hochspannungsprüfungen
Analyse des Abschaltverhaltens
Definierte Entladung der Baugruppen

Dynamische Signale und definierte LED-Funktionen werden während des Prüfablaufs erfasst und bewertet.

Signalanalyse mit integriertem Oszilloskop
Überwachung elektrischer Signalverläufe
LED-Tests
Prüfung definierter Blinkfunktionen

Automatisierte Prozessschritte und flexible Adaption unterstützen einen effizienten Einsatz in der Fertigung.

Automatisierter Labeldruck
Anbindung der Messdaten an das MES-System
Flexibles Adapter- und Wechselsystem
Schnelle Anpassung an unterschiedliche Netzteilvarianten

Bauteilaufnahme im EOL-Prüfstand

Kamerasystem im EOL-Prüfstand

Multifunktionaler Außenspiegel · Symbolbild

FCT LED power supplies_mcd-002 (3)-3000x2000

Einblick in die MCD Prüflösung

Variantenspezifische Prüflogik

Der Prüfstand überprüft sämtliche vorhandenen Funktionen des Außenspiegels:

Spiegeleinstellungen

Kamerasysteme kontrollieren Lichtfunktionen und Spiegelstellungen, während Antriebe, Klappmechanismen und elektrische Funktionen automatisiert getestet werden.

Verstell- und Klappfunktion

Spiegelheizung

EC-Abblendglas

Lichtfunktionen

Ein Kamerasystem erfasst Lichtfunktionen, Symbole und die Spiegelstellung.

Blinker

Spurwechselassistent

Umfeldbeleuchtung

Kamerafunktion

Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Kamerafunktion

Länderspezifische Varianten

Auch das Nichtvorhandene zählt.

Die Negativprüfung stellt sicher, dass sich nicht verbaute Ausstattungsmerkmale nicht aktivieren lassen. Geprüft wird auch, was fehlen muss.

Flexibel für unterschiedliche Netzteilvarianten

Die Hochspannungsadaption mit flexiblem Wechselsystem ermöglicht die reproduzierbare Aufnahme unterschiedlicher Prüflinge bei minimalem Umrüstaufwand. Dadurch lässt sich das FKT-System effizient an verschiedene Varianten anpassen.

Eingesetzte Testverfahren und Ergebnisse

Für die Prüfung der LED-Konstantstromversorgungen kombiniert das FKT-System elektrische Leistungs- und Hochspannungsprüfungen mit Signalanalyse, flexibler Adaption und überwachten Sicherheitsfunktionen.

Elektrische Leistungs- und Funktionsprüfungen

Lasttests im kW-Bereich

Spannungs- und Strommessungen

Erfassung der Ausgangsleistung

Analyse des Abschaltverhaltens

Hochspannungs- und Signalanalyse

Kurzschluss- und Hochspannungsprüfungen

Hochspannungsmultiplexer und Powermeter

Signalanalyse mit integriertem Oszilloskop

Frequenzumrichter für definierte Prüfbedingungen

Prüfsoftware, Adaption und Steuerung

Prüfsoftware TestManager CE

Toolmonitore für Electronic Load, Power Supply, Schnittstellen und Messgeräte

Hochspannungsadaption mit flexiblem Wechselsystem

MIO1616 zur Ansteuerung von Kontaktierung, Adapterverriegelung und Schützen

Sicherheit und Prozessstabilität

Unabhängige Notausschaltungen

Isolationswächter zur Überwachung des sicheren Betriebszustands

Sichere Führung aller Zuleitungen unterhalb der Arbeitsplatte

Definierte Sicherheitsbedingungen für den Betrieb des Prüfstands

Funktions- und Qualitätsbewertung

Eine besondere Herausforderung ist die hohe Variantenvielfalt der Außenspiegel. Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Prüfung komplexer Ausstattungsvarianten

Sichere Erkennung von Fehlerbildern

Reproduzierbare Ergebnisse

Optische Prüfungen

Ein Kamerasystem erfasst Lichtfunktionen, Symbole und die Spiegelstellung.

Kamerabasierte Erkennung von Lichtfunktionen

Analyse von Spiegelstellungen

Kontrolle des Spiegelglases

Mechanische und elektrische Prüfungen

Antriebe und Klappmechanismen werden mechanisch geprüft, während Winkelpositionen bestimmt sowie Spannung und Stromaufnahme gemessen werden.

Bewegungsprüfung der Antriebe

Winkelmessung der Klappfunktion

Stromaufnahme der Motoren

Funktions- und Qualitätsbewertung

Eine besondere Herausforderung ist die hohe Variantenvielfalt der Außenspiegel. Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Prüfung komplexer Ausstattungsvarianten

Sichere Erkennung von Fehlerbildern

Reproduzierbare Ergebnisse

HÄUFIG GESTELLTE FRAGEN

FAQS

Konstantstromversorgungen, auch Konstantstromnetzteile genannt, versorgen Lichtquellen mit hoher Lichtintensität bei möglichst dauerhafter Leistung und geringem Stromverbrauch. Dazu zählen z.B. Beleuchtungssysteme von Parkplätzen und Bahnhöfen, aber auch Flutlichtanlagen von Sportstätten oder Fernsehstudio-Scheinwerfer.

Das FKT (Funktionstest)-System kommt während der Platinenherstellung zum Einsatz. Es überwacht die elektrischen Funktionen, führt Hochspannungs-, Dauerlauf- und Kurzschlusstests durch, prüft das Stromverhalten und die Leistung der Netzteile. Am Ende werden Testergebnisse, Spannungen, Ströme und Prüflingsverhalten dokumentiert.

Die Prüfung erfolgt unter realistischen HVAC/HVDC-Bedingungen, um das Verhalten der Konstantstromversorgungen praxisnah und dauerhaft validieren zu können.

Das System nutzt Eingangsspannungen bis 600 V sowie Ausgangsspannungen bis 1000 V und Leistungen bis zu 20 kW. Hierfür kommen spezielle Hochspannungsmultiplexer, Isolationswächter und HV-Adapter zum Einsatz.

Durch modulare Adapter- und Wechselsysteme sowie deren Zuleitungen unterhalb der Arbeitsplatte können unterschiedliche Varianten von LED-Netzteilen geprüft werden.
