Spezial-Testsysteme

Spezial-Testsysteme von MCD Elektronik kommen zum Einsatz, wenn Standardprüfstände nicht ausreichen. Für besondere Prüflinge, neue Technologien oder komplexe Prozessanforderungen entwickelt MCD kundenspezifische Sonderlösungen – mit individueller Mechanik, Adaption, Messtechnik, Software, Automatisierung und Datenanbindung.

Herausforderungen und Konzept

Spezial-Testsysteme werden dort benötigt, wo klassische Prüfkonzepte an Grenzen stoßen. Besondere mechanische Eigenschaften, kombinierte Prüfverfahren oder neue Technologien erfordern individuell entwickelte Lösungen, für die es häufig keine standardisierte Testlösung gibt.

Blinker, Kamera, Heizung und Assistenzsysteme.

Spezial Systeme

Außenspiegel

Spezial-Testsysteme

Individuelle Spezial-Testsysteme für besondere Prüfaufgaben

Eine Sonder-Prüfung kann elektrische, optische, mechanische, pneumatische, akustische oder softwarebasierte Prüfaufgaben mit Montageprozessen, Kalibrierungen, Verifizierungen, Kopierprozessen oder Bildverarbeitung kombinieren.

MCD Elektronik betrachtet solche Aufgaben als Gesamtsystem aus Produkt, Prüfziel, Fertigungsumgebung, Bedienkonzept, Sicherheitsanforderung und Datenmanagement. So entstehen Spezial-Testsysteme, die exakt auf den jeweiligen Prüfling und Prozess abgestimmt sind.

Prüfverfahren

elektrisch, optisch, mechanisch, pneumatisch, akustisch & softwarebasiert

Systemausführung

manuell bis vollautomatisch

Systemansatz

individuell auf Prüfling und Prozess abgestimmt

Ein flexibler End-of-Line-Prüfstand

MCD entwickelte hierfür einen flexiblen End-of-Line-Prüfstand, der sämtliche Varianten innerhalb von weniger als 30 Sekunden prüft. Das System kombiniert optische, mechanische und elektrische Prüfverfahren zu einem durchgängigen Prüfkonzept.

Produktvarianten

Über 30

Taktzeit pro Bauteil

Taktzeit pro Bauteil

Unter 30 s

Qualitätskontrolle vor Auslieferung

100 %

Produktvarianten

Über 30

Taktzeit pro Bauteil

Taktzeit pro Bauteil

Unter 30 s

Qualitätskontrolle vor Auslieferung

100 %

Prüf- und Funktionsumfang

Spezial-Testsysteme verbinden unterschiedliche Prüf- und Prozessaufgaben in einer individuell entwickelten Lösung. Mechanik, Kontaktierung, Messmittel, Software und Handling werden gezielt auf die jeweilige Prüfaufgabe abgestimmt.

Actuator Assembly Station

Frontansicht der Station

Druckdichte Prüfkammer für CO₂-Messzellen

Außenansicht der Prüfkammer

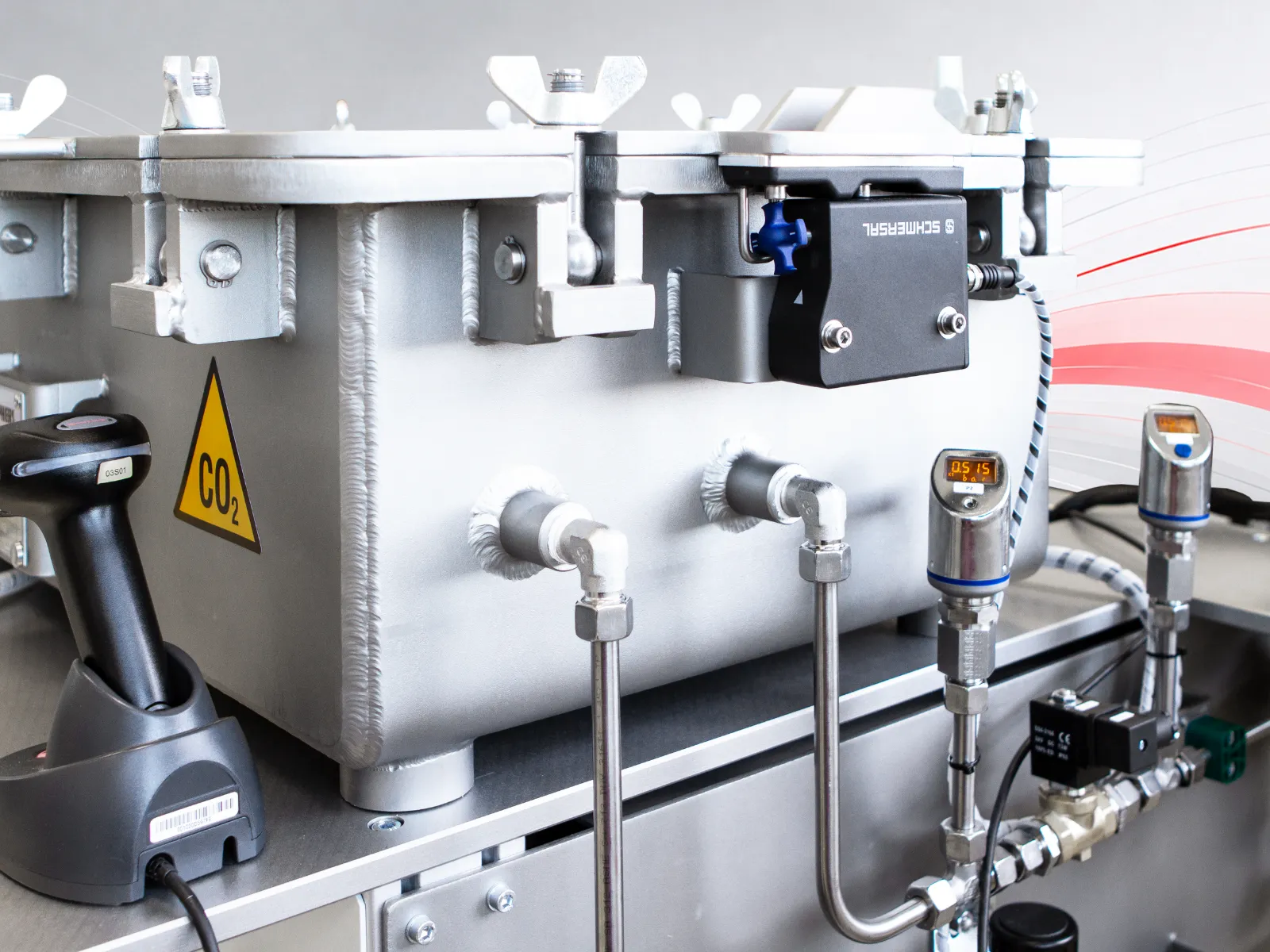

Edelstahlkammer mit Druckanschlüssen und Sensorik

Bedienmonitor des Validierungstesters

Detailansicht der Prüfsoftware

Messwerte, Winkel und Prüfergebnis

Spezial Prüfsystem

Detailansicht des Prüfsystems

Je nach Anwendung werden elektrische Messungen, Funktionsprüfungen sowie Sensor- und Aktorprüfungen innerhalb des Testsystems kombiniert.

Funktionsprüfungen
Elektrische Messungen
Sensor- und Aktorprüfungen
Frequenz- und Signaltests

Ergänzend können optische Inspektionen, mechanische Prüfaufgaben sowie Dichtheits- und Anwesenheitsprüfungen in das System integriert werden.

Optische Inspektionen und Bildverarbeitung
Mechanische Prüfaufgaben
Dichtheitsprüfungen
Anwesenheitsprüfungen

Neben der eigentlichen Prüfung können weitere Prozessschritte direkt in die Sonderlösung integriert werden.

Montageprozesse
Kalibrierungen
Verifizierungen
Kopier- und Schreibprozesse
Bewertung von Montage- oder Bestückungszuständen

Die Ausführung richtet sich nach Prüfling, Fertigungsprozess und gewünschtem Automatisierungsgrad.

Manueller Prüfplatz
Halbautomatische Station
Montage- und Prüfplatz
Validierungssystem
Verifizierstation
Optisch-elektrischer Prüfplatz
Vollautomatische Sondermaschine

Bauteilaufnahme im EOL-Prüfstand

Kamerasystem im EOL-Prüfstand

Multifunktionaler Außenspiegel · Symbolbild

Einblick in die MCD Prüflösung

Variantenspezifische Prüflogik

Der Prüfstand überprüft sämtliche vorhandenen Funktionen des Außenspiegels:

Spiegeleinstellungen

Kamerasysteme kontrollieren Lichtfunktionen und Spiegelstellungen, während Antriebe, Klappmechanismen und elektrische Funktionen automatisiert getestet werden.

Verstell- und Klappfunktion

Spiegelheizung

EC-Abblendglas

Lichtfunktionen

Ein Kamerasystem erfasst Lichtfunktionen, Symbole und die Spiegelstellung.

Blinker

Spurwechselassistent

Umfeldbeleuchtung

Kamerafunktion

Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Kamerafunktion

Länderspezifische Varianten

Auch das Nichtvorhandene zählt.

Die Negativprüfung stellt sicher, dass sich nicht verbaute Ausstattungsmerkmale nicht aktivieren lassen. Geprüft wird auch, was fehlen muss.

Engineering, Mechanik und Software aus einer Hand

Ein Spezial-Testsystem entsteht aus dem Zusammenspiel von Engineering, Mechanik, Software, Messtechnik, Automatisierung und Erfahrung aus realisierten Kundenprojekten.

Eingesetzte Testverfahren und Konzepte

Spezial-Testsysteme kombinieren je nach Anwendung elektrische, optische, mechanische, pneumatische, akustische und softwarebasierte Prüfverfahren mit zusätzlichen Prozess- und Automatisierungsaufgaben.

Elektrische und funktionale Prüfungen

Funktionsprüfungen

Elektrische Messungen

Sensor- und Aktorprüfungen

Frequenz- und Signaltests

Optische und mechanische Prüfungen

Optische Inspektionen

Bildverarbeitung

Mechanische Prüfaufgaben

Bewertung von Montage- und Bestückungszuständen

Pneumatische und akustische Prüfungen

Dichtheitsprüfungen

Anwesenheitsprüfungen

Akustische Prüfaufgaben

Kalibrierung und Prozessintegration

Kalibrierungen und Verifizierungen

Montageprozesse

Kopier- und Schreibprozesse

Individuelle Abstimmung von Mechanik, Kontaktierung, Messmitteln, Software und Handling

Funktions- und Qualitätsbewertung

Eine besondere Herausforderung ist die hohe Variantenvielfalt der Außenspiegel. Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Prüfung komplexer Ausstattungsvarianten

Sichere Erkennung von Fehlerbildern

Reproduzierbare Ergebnisse

Optische Prüfungen

Ein Kamerasystem erfasst Lichtfunktionen, Symbole und die Spiegelstellung.

Kamerabasierte Erkennung von Lichtfunktionen

Analyse von Spiegelstellungen

Kontrolle des Spiegelglases

Mechanische und elektrische Prüfungen

Antriebe und Klappmechanismen werden mechanisch geprüft, während Winkelpositionen bestimmt sowie Spannung und Stromaufnahme gemessen werden.

Bewegungsprüfung der Antriebe

Winkelmessung der Klappfunktion

Stromaufnahme der Motoren

Funktions- und Qualitätsbewertung

Eine besondere Herausforderung ist die hohe Variantenvielfalt der Außenspiegel. Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Prüfung komplexer Ausstattungsvarianten

Sichere Erkennung von Fehlerbildern

Reproduzierbare Ergebnisse

Herausforderungen und Konzept

Spezial-Testsysteme werden dort benötigt, wo klassische Prüfkonzepte an Grenzen stoßen. Das kann der Fall sein, wenn ein Prüfling besondere mechanische Eigenschaften besitzt, mehrere Prüfverfahren kombiniert werden müssen oder neue Technologien getestet werden, für die es noch keine standardisierte Testlösung gibt. Dabei kann eine Sonder-Prüfung sehr unterschiedlich aussehen: Sie kombiniert elektrische, optische, mechanische, pneumatische, akustische oder softwarebasierte Prüfaufgaben mit Montageprozessen, Kalibrierungen, Verifizierungen, Kopierprozessen oder Bildverarbeitung. MCD Elektronik betrachtet solche Aufgaben nicht als isolierte Parameter, sondern als Gesamtsystem aus Produkt, Prüfziel, Fertigungsumgebung, Bedienkonzept, Sicherheitsanforderung und Datenmanagement. So entstehen Spezial-Testsysteme, die exakt auf den jeweiligen Prüfling und Prozess abgestimmt sind.

Prüf- und Funktionsumfang

Spezial-Testsysteme können je nach Anwendung als manueller Prüfplatz, halbautomatische Station, Montage- und Prüfplatz, Validierungssystem, Verifizierstation, optisch-elektrischer Prüfplatz oder vollautomatische Sondermaschine ausgeführt werden.

Entscheidend ist, dass Mechanik, Kontaktierung, Messmittel, Software und Handling individuell auf die Prüfaufgabe abgestimmt werden. Typische Prüfaufgaben umfassen Funktionsprüfungen, elektrische Messungen, optische Inspektionen, Sensor- und Aktorprüfungen, Frequenz- und Signaltests, Dichtheits- oder Anwesenheitsprüfungen, Kalibrierungen, Verifizierungen, Kopier- und Schreibprozesse sowie die Bewertung von Montage- oder Bestückungszuständen.

Für MCD ist dabei entscheidend: Ein Spezial-Testsystem entsteht aus dem Zusammenspiel von Engineering, Mechanik, Software, Messtechnik, Automatisierung und Erfahrung aus realisierten Kundenprojekten.

Eingesetzte Testverfahren und Konzepte

Ablauf

Spezial Systeme

EINLEGEN

Der Prüfling wird in die kundenspezifische Aufnahme, Adaption oder Sondermechanik eingelegt, Prüfablauf startet automatisch.

STIMULUS & MESSUNG

Der Prüfling wird gezielt mit definierten Signalen, Spannungen, Lastprofilen und Steuerbefehlen stimuliert. Systemreaktionen, Messwerte und Prozessdaten werden dabei automatisiert erfasst und ausgewertet.

SONDERPRÜFUNG

Je nach Prüfaufgabe werden unterschiedliche Testverfahren kombiniert sowie anwendungsspezifische Hardware- und Softwarekomponenten entwickelt und in den Prüfablauf integriert.

DIAGNOSE & REAKTION

Vergleich der gemessenen Prüflingsreaktionen in Abhängigkeit zu den erwarteten Ergebnissen, Signalverläufen und Toleranzgrenzen.

RESULTAT & TRACEABILITY

Das System gibt ein eindeutiges Resultat aus (Pass/Fail) und erstellt eine digitale Dokumentation. Optional: Labeldruck, Anbindung an ein Kunden MES-System.

HÄUFIG GESTELLTE FRAGEN

FAQS

Ein Spezial-Testsystem ist eine kundenspezifische Prüflösung für Produkte, Prozesse oder Technologien, die sich nicht vollständig mit einem Standardsystem prüfen lassen. Es kombiniert je nach Anwendung zusätzliche Mechanik, spezifische Adaptionen, Messtechnik, Software, Automatisierung und Datenanbindung.

Ein Funktionstest prüft gezielt die vorgesehene Funktion eines Produkts oder einer Baugruppe. Ein Spezial-Testsystem geht darüber hinaus, wenn zusätzlich besondere Mechanik, ungewöhnliche Prüfbedingungen, spezielle Messverfahren, Verifizierungsprozesse, Montagefunktionen oder individuelle Automatisierung erforderlich sind.

Ja. Spezial-Testsysteme können als manuelle Prüfplätze, halbautomatische Stationen oder auch vollautomatische Sondermaschinen umgesetzt werden. Je nach Prozess lassen sich Handling, Verriegelung, Kontaktierung, Bildverarbeitung, Robotik, Datenbankanbindung oder Ausschleusung integrieren.

Ein Spezial-Testsystem lohnt sich, wenn Standardprüfstände nicht ausreichen, mehrere Prüfverfahren kombiniert werden müssen oder ein Produkt besondere Schnittstellen, Formen, Sicherheitsanforderungen oder Qualitätsmerkmale besitzt. Besonders relevant ist dies bei neuen Technologien, komplexen Baugruppen oder branchenspezifischen Sonderprozessen.

Die Mechanik ist häufig ein zentraler Bestandteil von Sonder-Prüfungen. Sie sorgt dafür, dass der Prüfling sicher positioniert, reproduzierbar kontaktiert, bewegt, belastet, geschirmt oder montiert werden kann. Gerade bei nicht standardisierten Prüflingen entscheidet die Mechanik wesentlich über Messstabilität und Prozesssicherheit.
