Parallelisierung und Ressourcensteuerung

Mehrere DUTs werden unabhängig geprüft, während gemeinsam genutzte Messmittel zentral und bedarfsgerecht zugeordnet werden. Parallele Funktionsprüfung mehrerer Infotainment-Systeme Zentrale Ablaufsteuerung zur Koordination gemeinsam genutzter Hardware Parallelisierung voneinander unabhängiger Prüfschritte Intelligentes Ressourcenmanagement für Mess- und Prüfgeräte

Audio-, HF- und Videosignale

Audio- und Signalpfade sowie drahtlose und hochfrequente Funktionen werden automatisiert analysiert und bewertet. Prüfung von Audiosignalen mit dem MCD AudioAnalyzer Prüfung von HF-Signalen wie AM, FM und GPS Prüfung von WLAN-, Bluetooth-, GPS- und GNSS-Funktionen Prüfung und Analyse von Videosignalen

Optische, haptische und modulare Prüfung

Zusätzliche Funktionsbereiche und unterschiedliche Produkttypen lassen sich über die modulare Systemarchitektur integrieren. Prüfung optischer Funktionen Prüfung haptischer Funktionen Kamerabasierte Displayprüfungen Flexible Integration unterschiedlicher Prüflinge und Messmodule

FKT Systeme

Infotainment-Systeme

Mit den Einzeltestern und Prüflinien von MCD Elektronik werden moderne Infotainment-Systeme als komplexe Gesamtsysteme zuverlässig und reproduzierbar geprüft.

Im Rahmen elektrischer Funktionstests (FKT) werden die grundlegenden elektrischen und funktionalen Eigenschaften des Prüflings getestet. Die Funktions-Testsysteme von MCD ermöglichen eine realitätsnahe und parallele Prüfung aller relevanten Komponenten und Schnittstellen eines Prüflings. Dadurch lassen sich elektrische Messgrößen, Kommunikationsschnittstellen sowie Audio- und Systemfunktionen unter praxisnahen Bedingungen gleichzeitig überprüfen und bewerten.

Herausforderungen und Konzept

Die Funktionsprüfung moderner Infotainment-Systeme umfasst elektrische Kenngrößen, Kommunikationsschnittstellen, Audio- und Signalpfade sowie optische und haptische Funktionen. Für einen effizienten Serienprozess müssen unterschiedliche Prüfaufgaben koordiniert, Messressourcen gezielt eingesetzt und reproduzierbare Prüfbedingungen sichergestellt werden.

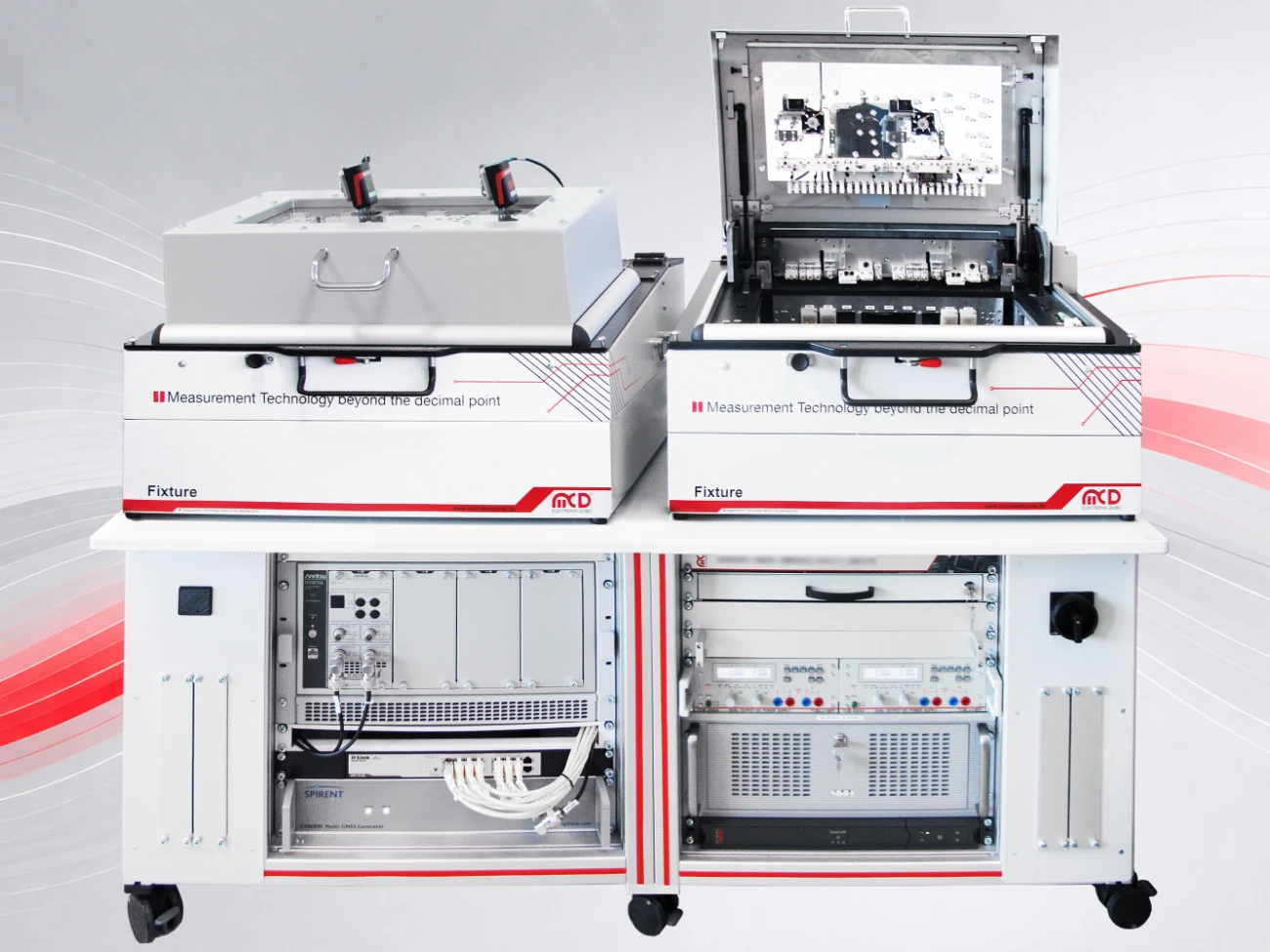

FCT-infotainment-testsystem-004_mcd-1300x975

Blinker, Kamera, Heizung und Assistenzsysteme.

FKT Systeme

Außenspiegel

Infotainment-Systeme

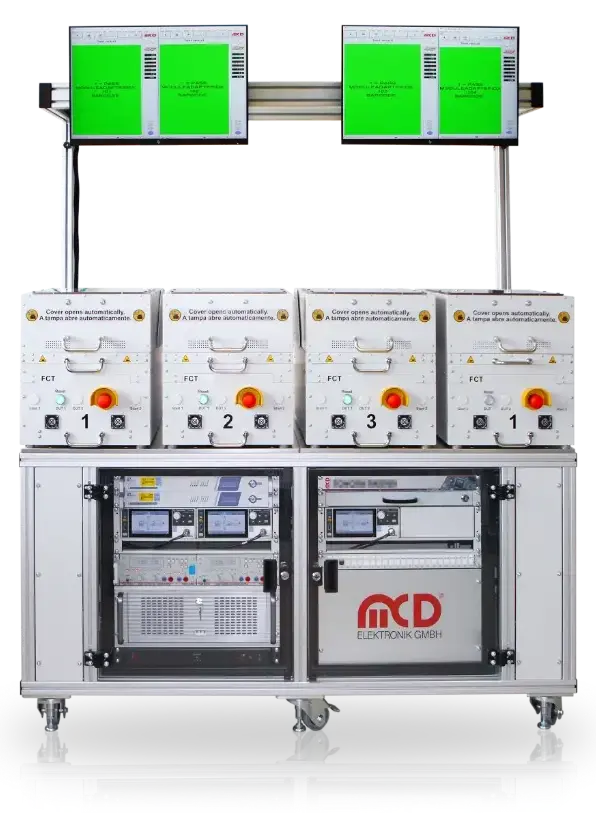

Parallele Funktionsprüfung mit intelligentem Ressourcenmanagement

Die FKT-Systeme von MCD Elektronik ermöglichen die parallele, unabhängige Prüfung mehrerer DUTs. Eine zentrale Ablauf- und Ressourcensteuerung koordiniert Testsequenzen, Messmittel und gemeinsam genutzte Hardware. Unabhängige Prüfschritte werden parallel ausgeführt, kostenintensive Messgeräte bedarfsgerecht den Prüfpositionen zugeordnet.

So lassen sich Taktzeiten reduzieren, Messressourcen effizient nutzen und reproduzierbare Prüfbedingungen sicherstellen. Der modulare Aufbau ermöglicht zudem die flexible Integration unterschiedlicher Prüflinge und die Anpassung an zukünftige Prüfanforderungen.

Prüfprinzip

Parallel & unabhängig

Messressourcen

Zentral zugeordnet

Systemarchitektur

Modular & skalierbar

Ein flexibler End-of-Line-Prüfstand

MCD entwickelte hierfür einen flexiblen End-of-Line-Prüfstand, der sämtliche Varianten innerhalb von weniger als 30 Sekunden prüft. Das System kombiniert optische, mechanische und elektrische Prüfverfahren zu einem durchgängigen Prüfkonzept.

Produktvarianten

Über 30

Taktzeit pro Bauteil

Taktzeit pro Bauteil

Unter 30 s

Qualitätskontrolle vor Auslieferung

100 %

Produktvarianten

Über 30

Taktzeit pro Bauteil

Taktzeit pro Bauteil

Unter 30 s

Qualitätskontrolle vor Auslieferung

100 %

Prüf- und Funktionsumfang

Das FKT-System kombiniert elektrische Messungen, Kommunikationsprüfungen sowie Audio-, HF-, Video-, optische und haptische Funktionstests in einem modularen Prüfablauf:

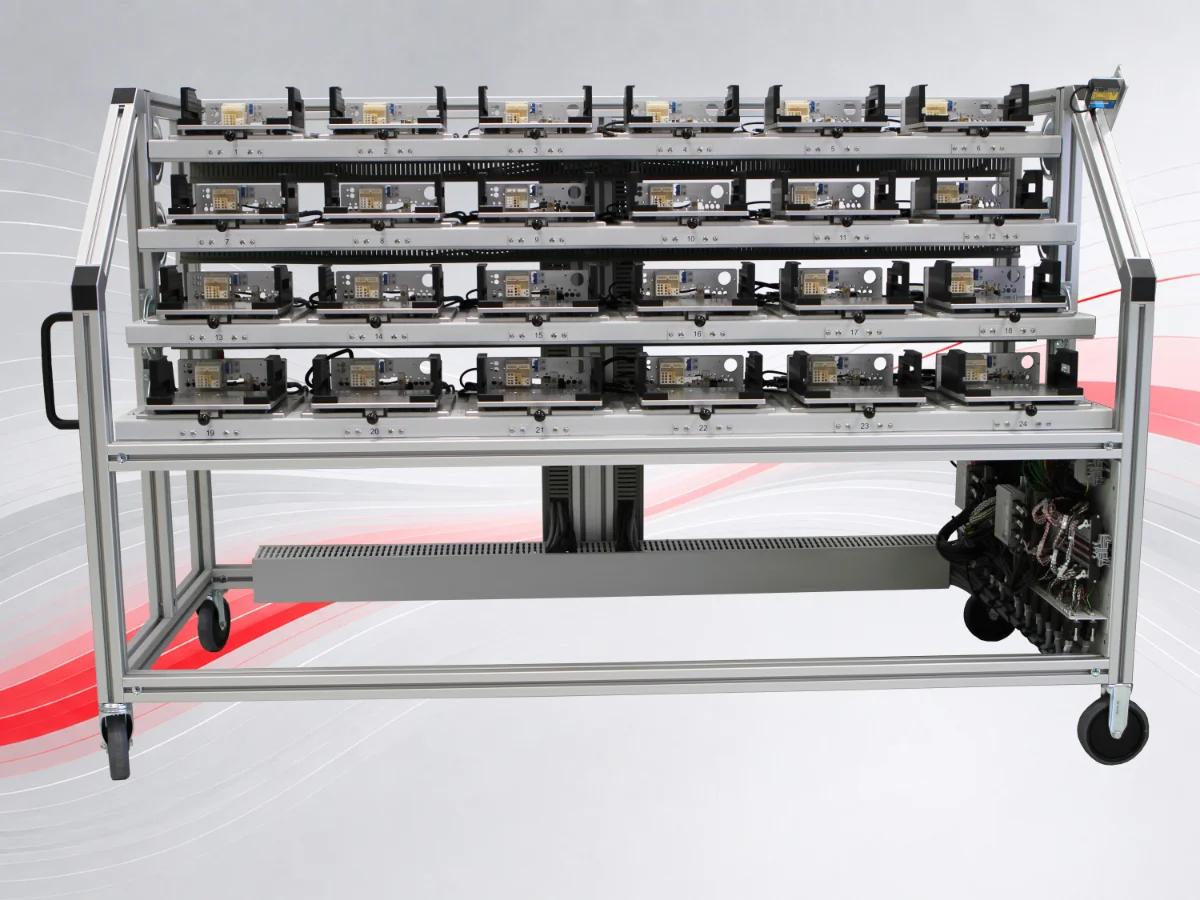

Prüfgestell mit mehreren Infotainment-Prüflingen

Gesamtansicht des Prüfaufbaus

Mehrere Prüfplätze in modularer Anordnung

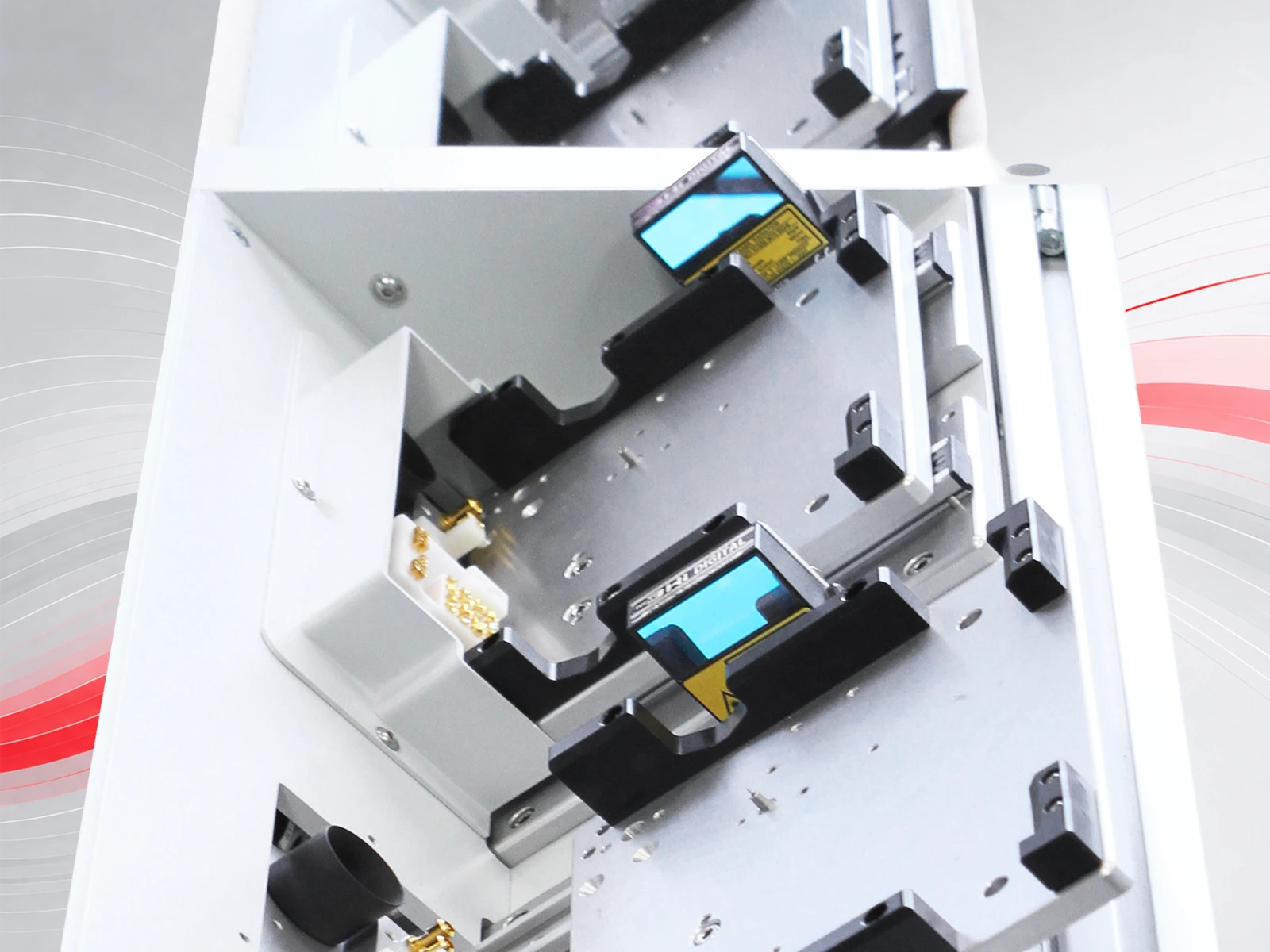

Prüfaufnahmen für Infotainment-Systeme

Detailansicht der Prüfplätze

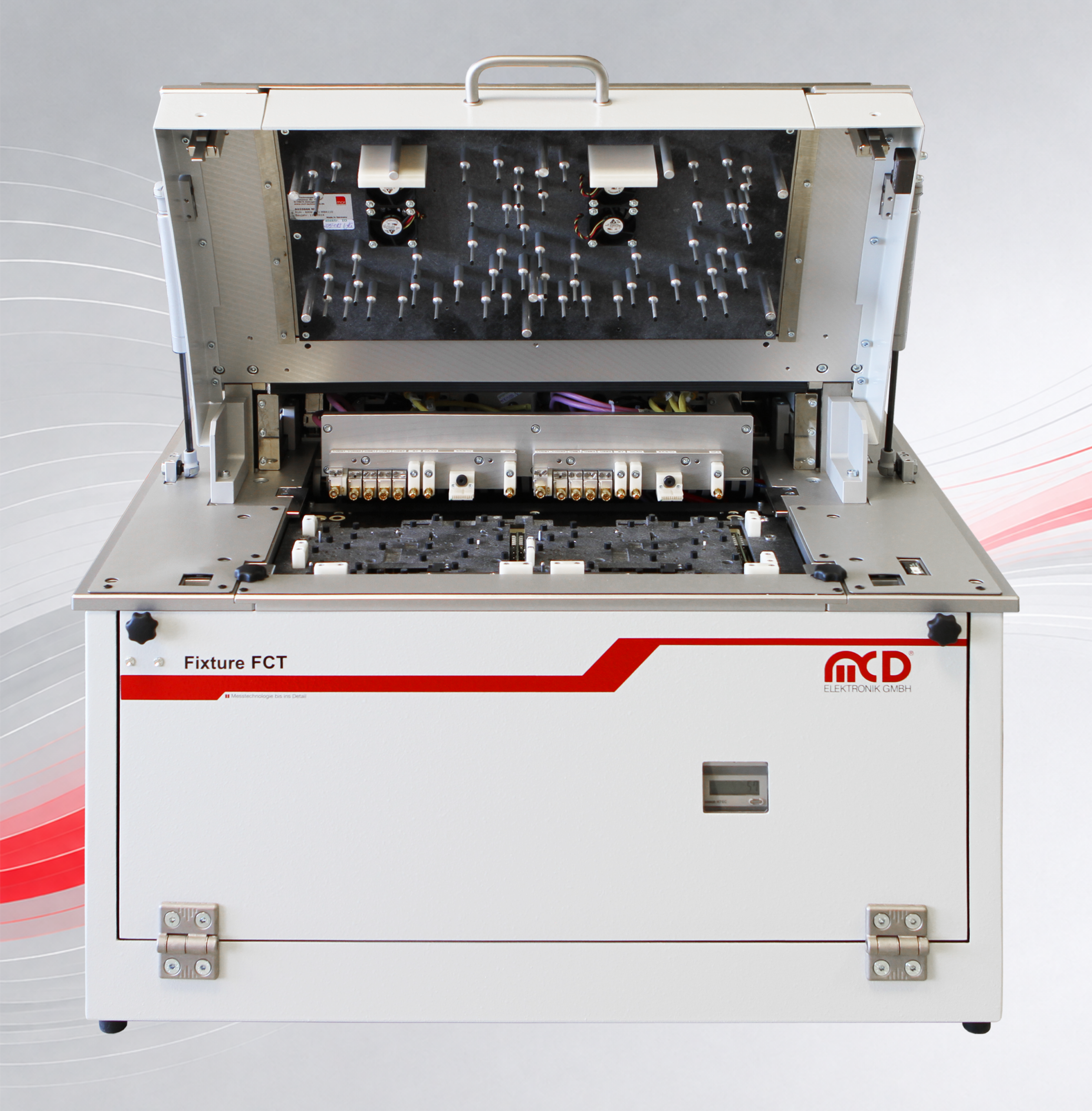

Aufnahme und Kontaktierung der Prüflinge

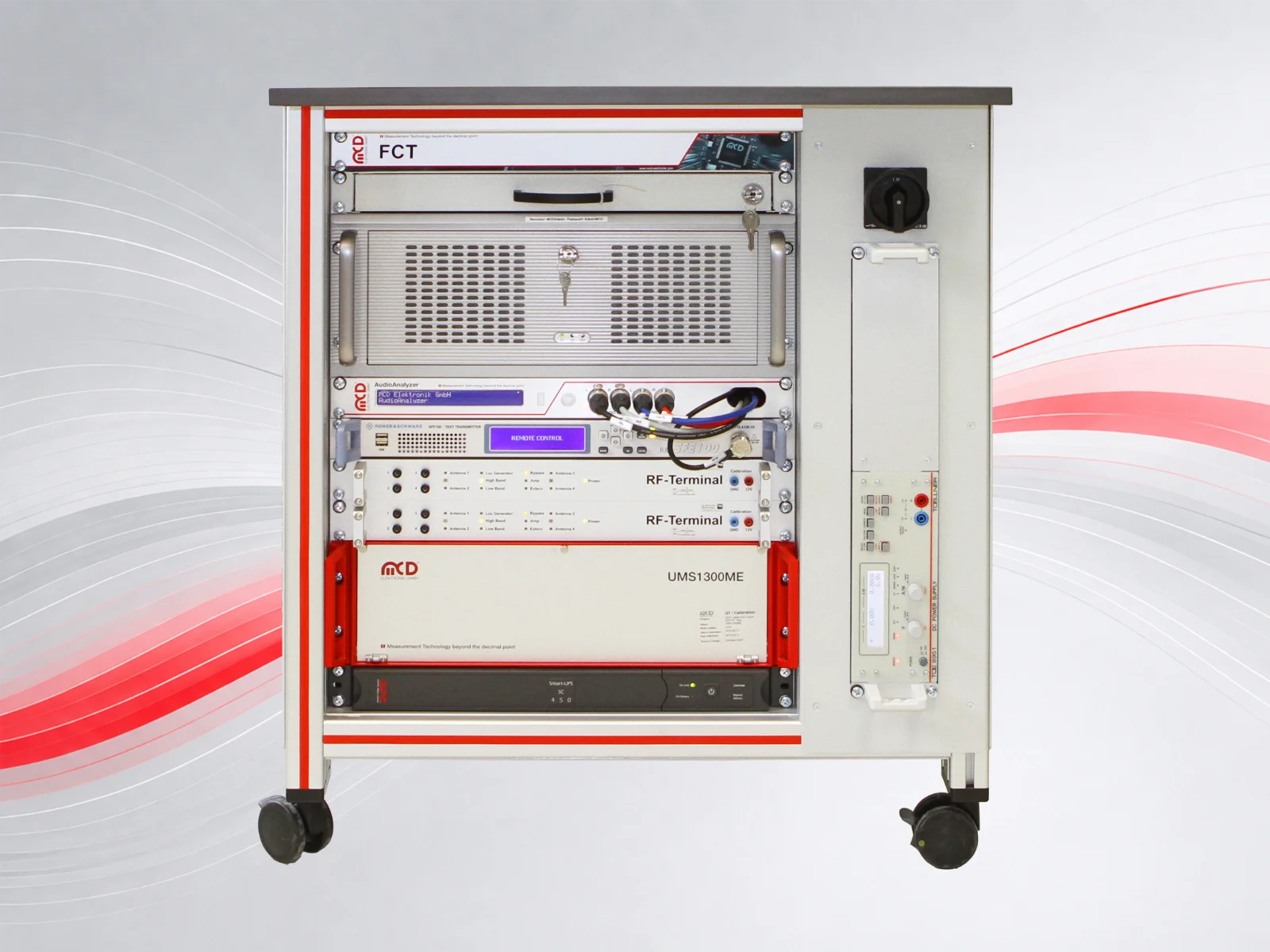

Mess- und Prüftechnik für Infotainment-Systeme

Frontansicht des Messtechnik-Racks

Audio-, HF- und Signalkomponenten

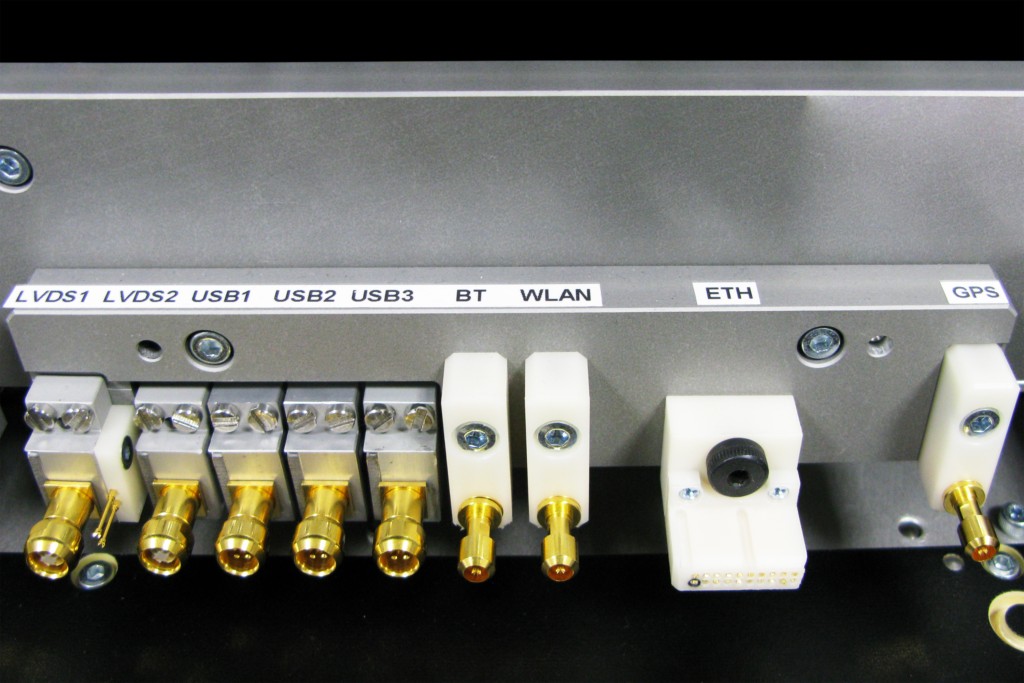

Schnittstellenfeld des Prüfsystems

Detailansicht der Anschlüsse

LVDS, USB, Bluetooth, WLAN, Ethernet und GPS

Mehrere DUTs werden unabhängig geprüft, während gemeinsam genutzte Messmittel zentral und bedarfsgerecht zugeordnet werden.

Parallele Funktionsprüfung mehrerer Infotainment-Systeme
Zentrale Ablaufsteuerung zur Koordination gemeinsam genutzter Hardware
Parallelisierung voneinander unabhängiger Prüfschritte
Intelligentes Ressourcenmanagement für Mess- und Prüfgeräte

Digitale Kommunikationswege und Schnittstellen werden innerhalb der Funktionsprüfung gezielt geprüft.

Prüfung von USB-Schnittstellen
Prüfung der Bluetooth-Funktionalität
Prüfung von Bussystemen wie CAN, LIN und OABR
Integration von Flashing-Prozessen

Audio- und Signalpfade sowie drahtlose und hochfrequente Funktionen werden automatisiert analysiert und bewertet.

Prüfung von Audiosignalen mit dem MCD AudioAnalyzer
Prüfung von HF-Signalen wie AM, FM und GPS
Prüfung von WLAN-, Bluetooth-, GPS- und GNSS-Funktionen
Prüfung und Analyse von Videosignalen

Zusätzliche Funktionsbereiche und unterschiedliche Produkttypen lassen sich über die modulare Systemarchitektur integrieren.

Prüfung optischer Funktionen
Prüfung haptischer Funktionen
Kamerabasierte Displayprüfungen
Flexible Integration unterschiedlicher Prüflinge und Messmodule

Bauteilaufnahme im EOL-Prüfstand

Kamerasystem im EOL-Prüfstand

Multifunktionaler Außenspiegel · Symbolbild

FCT-infotainment-testsystem-003_mcd-1024x683-1024x683

Einblick in die MCD Prüflösung

Variantenspezifische Prüflogik

Der Prüfstand überprüft sämtliche vorhandenen Funktionen des Außenspiegels:

Spiegeleinstellungen

Kamerasysteme kontrollieren Lichtfunktionen und Spiegelstellungen, während Antriebe, Klappmechanismen und elektrische Funktionen automatisiert getestet werden.

Verstell- und Klappfunktion

Spiegelheizung

EC-Abblendglas

Lichtfunktionen

Ein Kamerasystem erfasst Lichtfunktionen, Symbole und die Spiegelstellung.

Blinker

Spurwechselassistent

Umfeldbeleuchtung

Kamerafunktion

Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Kamerafunktion

Länderspezifische Varianten

Auch das Nichtvorhandene zählt.

Die Negativprüfung stellt sicher, dass sich nicht verbaute Ausstattungsmerkmale nicht aktivieren lassen. Geprüft wird auch, was fehlen muss.

Effiziente Nutzung zentraler Messressourcen

Durch parallel ausgeführte Prüfabläufe und die bedarfsgerechte Zuordnung gemeinsam genutzter Messgeräte werden Taktzeiten reduziert und die Ressourcenauslastung erhöht. Gleichzeitig unterstützt das Konzept skalierbare Testsysteme und reduziert den Bedarf an mehrfach vorgehaltener Messtechnik.

Eingesetzte Testverfahren und Ergebnisse

Für die Funktionsprüfung moderner Infotainment-Systeme kombiniert das FKT-System elektrische Messverfahren, Kommunikations- und Signaltests sowie optische und haptische Prüfungen mit einer zentralen Ressourcen- und Ablaufsteuerung.

Elektrische Prüfungen

Spannungsmessungen

Strommessungen

Widerstandsmessungen

Frequenzmessungen

Kommunikationsprüfungen

Prüfung von USB und Bluetooth

Prüfung von WLAN, GPS und GNSS

Prüfung von CAN, LIN und OABR

Integration von Flashing-Prozessen

Audio-, Signal- und Funktionsprüfungen

Audio-Tests mit dem MCD AudioAnalyzer

HF-Prüfungen für AM, FM und GPS

Prüfung und Analyse von Videosignalen

Kamerabasierte Displayprüfung sowie optische und haptische Funktionstests

Prozess- und Systembewertung

Reduzierte Taktzeiten durch parallele Prüfabläufe

Hohe Ressourcenauslastung durch zentrale Messmittelzuordnung

Reproduzierbare Prüfergebnisse

Modulare und skalierbare Anpassung an unterschiedliche Produkttypen

Funktions- und Qualitätsbewertung

Eine besondere Herausforderung ist die hohe Variantenvielfalt der Außenspiegel. Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Prüfung komplexer Ausstattungsvarianten

Sichere Erkennung von Fehlerbildern

Reproduzierbare Ergebnisse

Optische Prüfungen

Ein Kamerasystem erfasst Lichtfunktionen, Symbole und die Spiegelstellung.

Kamerabasierte Erkennung von Lichtfunktionen

Analyse von Spiegelstellungen

Kontrolle des Spiegelglases

Mechanische und elektrische Prüfungen

Antriebe und Klappmechanismen werden mechanisch geprüft, während Winkelpositionen bestimmt sowie Spannung und Stromaufnahme gemessen werden.

Bewegungsprüfung der Antriebe

Winkelmessung der Klappfunktion

Stromaufnahme der Motoren

Funktions- und Qualitätsbewertung

Eine besondere Herausforderung ist die hohe Variantenvielfalt der Außenspiegel. Unterschiedliche Ausstattungsmerkmale werden automatisch erkannt und gezielt geprüft.

Prüfung komplexer Ausstattungsvarianten

Sichere Erkennung von Fehlerbildern

Reproduzierbare Ergebnisse

HÄUFIG GESTELLTE FRAGEN

FAQS

Ein Infotainmentsystem ist eine zentrale Bedieneinheit, die Funktionen für Information (z.B. Navigation, Verkehrsdaten) und Entertainment (z.B. Musik, Video) mit der Steuerung von Fahrzeugeinstellungen (z.B. Freisprecheinrichtung, Klimaanlage) zentral zusammenführt und über Displays zur Verfügung stellt.

Im Rahmen des FKT werden sämtliche relevanten Systemfunktionen und Kommunikationssignale geprüft. Dazu zählt Kommunikation mit Satelliten- und Radiosignalen, Navigationssignale wie GPS oder GLONASS, Kommunikationsverbindungen wie Bluetooth, USB, WLAN, CAN, RS232 und BroadR-Reach sowie Fahrerassistenz-, Bedien- und Ausgabekomponenten.

Die Funktionsprüfung von Infotainmentsystemen ist aufgrund der Vielzahl an Funktionen, Schnittstellen und Nutzungsszenarien sehr zeit- und ressourcenintensiv. Gleichzeitig erfordert sie häufig kostenintensive Prüf- und Messtechnik. Durch die parallele Durchführung von Tests und ein intelligentes Ressourcenmanagement lassen sich Prüfzeiten und Taktzeiten deutlich reduzieren, die vorhandenen Prüfmittel effizienter auslasten und die Gesamtkosten des Testprozesses optimieren.

In diesem Kontext geht es um die Stimulation durch vordefinierte Signale, durch die Audioausgabe, Signalverarbeitung, Pegel, Frequenzverhalten oder Schnittstellen zwischen Head Unit, Verstärker, Lautsprecherpfaden und weiteren Audio-Komponenten analysiert werden. Über den MCD AudioAnalyzer und zugehörige Prüfsoftware lassen sich nicht nur einfache Wiedergabefunktionen, sondern auch qualitative Signalparameter und reproduzierbare Messwerte erfassen und steuern.

Das Testsystem nutzt eine 2D-Barcodeerfassung zur Messwertprotokollierung und Typunterscheidung. Technisch ist dies besonders wichtig, wenn mehrere Gerätevarianten, Softwarestände, Tuner-Konfigurationen oder unterschiedliche Schnittstellen geprüft werden. Der Barcode kann genutzt werden, um den Prüfling eindeutig zu identifizieren, den passenden Prüfablauf zu laden und Messwerte, Grenzwerte sowie Ergebnisse korrekt zu dokumentieren.

KEY FACTS

Fakten im Überblick

Testsystem

Funktionstestsystem / Automatisiertes Testsystem

Handling

Manuell, halbautomatisch oder automatisch – abhängig vom konkreten Systemaufbau und Automatisierungsgrad

Konzept

Einzelprüfstand / Mehrfach-Prüfstand / Prüflinie / Prüfzelle mit Mehrfach-Nutzen – mehrere Prüflinge können parallel geprüft werden

Prüfmethoden & Prüfumfang

Elektrisch: Spannung, Strom
HF Frequenz: Frequenz- und HF-Signale
Audio / Video: Audio- und Videosignale
Kommunikation: Kommunikationssignale 
Optisch: Display- und Anzeigeprüfung 
Haptisch / mechanisch: Lasten, Kräfte, Drehmomente 
Programmierung: Flashen / Parametrierung

Komponenten

AudioAnalyzer, Toolmonitor AudioAnalyzer, Racksysteme, Prüfadapter, Multiplexing, HF-Kontaktierung, 2D-Barcodeerfassung
